Apple II Cards

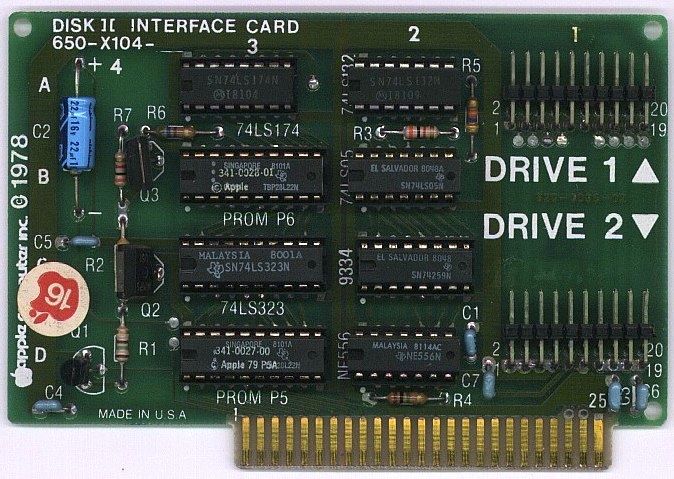

Disk ][ Interface Card

La Disk ][ Interface Card es una controladora de discos de 5 1/4″. Diseñada por Steve Wozniak en un par de meses, apareció en 1978 y permite controlar hasta dos unidades de disco DISK ][. Está considerada una proeza de ingeniería debido a su diseño tan simple y efectivo, ya que permite controlar a bajo nivel las unidades de disco utilizando únicamente 2 PROMs y 6 chips de lógica discreta.

La primera versión podía “controlar” 35 pistas con 13 sectores de 256 bytes cada uno. En 1980 Wozniak mejoró el software de la PROM’s de la controladora lo que le permitió leer y escribir datos en “alta densidad”, ampliando el número de sectores por pista de 13 a 16. Esta mejora fue lanzada conjuntamente con el DOS 3.3 que aprovechaba esta nueva característica. Apple proporciono la posibilidad de cambiar las PROM’s a aquellos usuarios que lo desearan, bien por ellos mismos o en una tienda.

Colección

Disk ][ Interface Card
Marca	Apple
Modelo	650-X104
P/N	820-0000-02
Año	1978
Tipo	Controladora de hasta 2 unidades Disk ][ de discos de 5 1/4″
Funciona	SI

https://www.bigmessowires.com/2021/11/12/the-amazing-disk-ii-controller-card

Disk II Interface Card

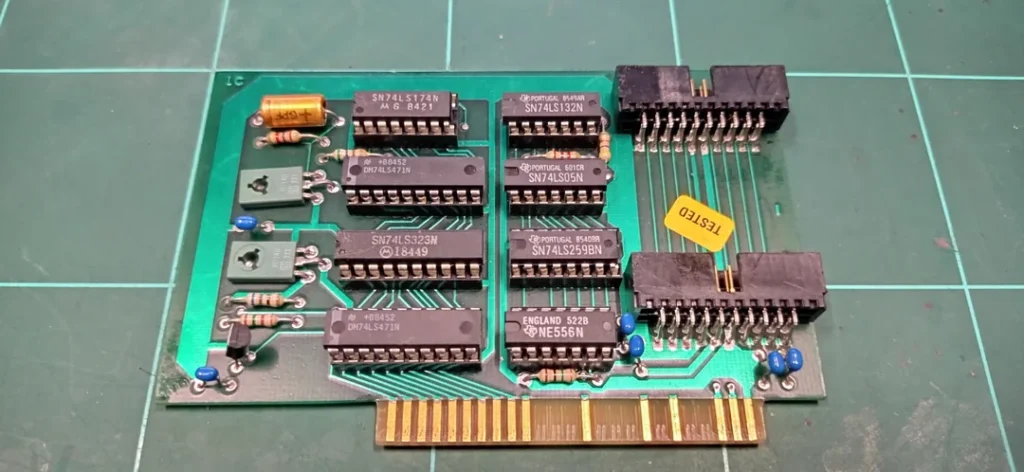

Tarjeta clónica de la Disk ][ de Apple, fabricada por la empresa italiana ASEM (Artegna S.p.A.), que fabricaba componentes electrónicos y ordenadores, entre ellos un clon del Apple II+, el Asem AM 100.

Colección

Disk II Interface Card
Marca	ASEM
P/N	CD140-793
Tipo	Controladora clónica de la Disk ][ de Apple. Puede controlar hasta 2 unidades Disk ][ de discos de 5 1/4″
Funciona	SI

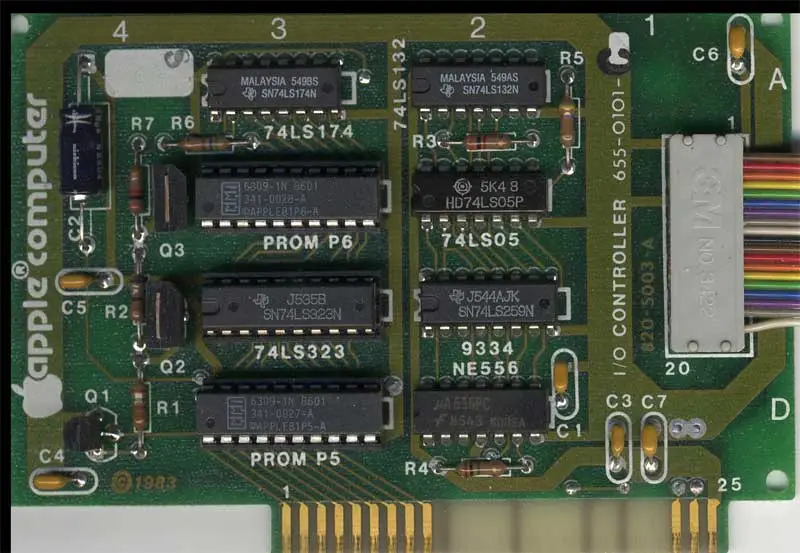

I/O Controller

Nueva versión de la controladora Disk ][. Permite conectar una o dos unidades de discos Unidisk de 5 1/4″. También puede controlar la unidad DuoDrive. La tarjeta utiliza un conector externo DB-19.

Las ultimas revisiones de esta tarjeta se renombraron como Apple 5.25 Drive Controller, pero el número de modelo y el part number son el mismo.

Colección

I/O Controller
Marca	Apple
Modelo	655-0101
P/N	820-5003-A
Año	1983
Tipo	Controladora de hasta 2 unidades Unidisk de discos de 5 1/4″
Funciona	SI

Apple 5.25 Drive Controller
Marca	Apple
S/N	G8822
Modelo	655-0101-D
P/N	820-5003-D
Año	1986-87
Tipo	Controladora de hasta 2 unidades Unidisk de discos de 5 1/4″
Funciona	SI

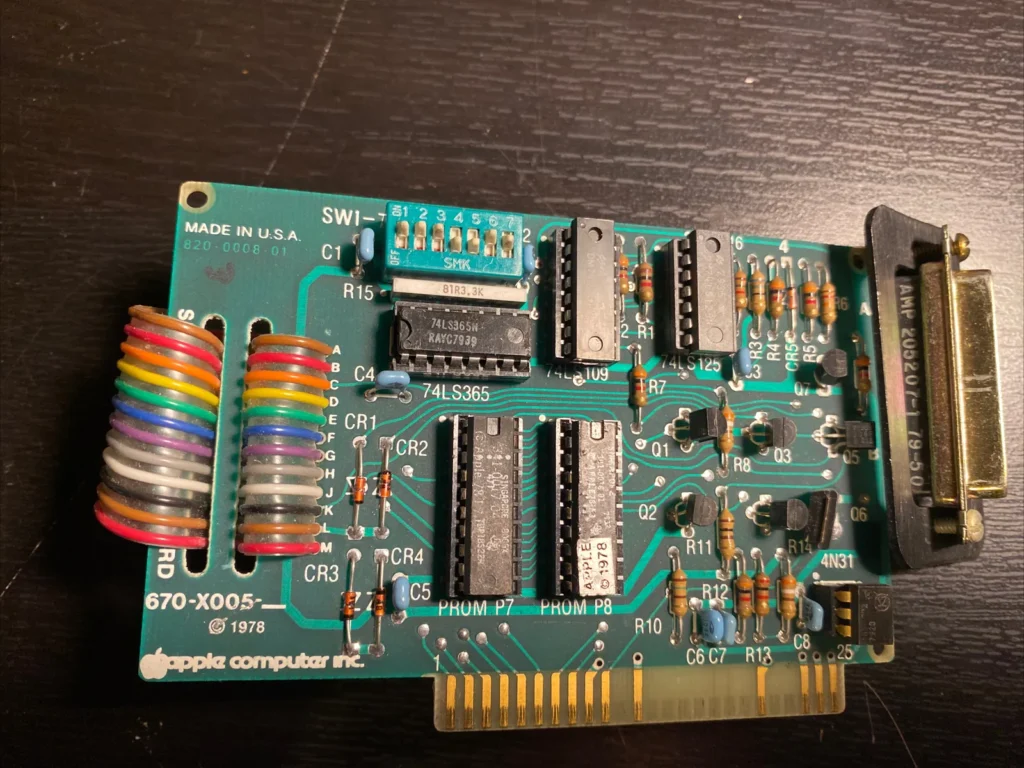

Serial Interface Card

La tarjeta Apple II Serial Interface Card apareció en Agosto de 1978, diseñada para conectar con impresoras series. Para conectar con modems, poco tiempo antes había lanzado la Communications Card. Hay dos versiones: una tiene una PROM denominada P8, y otra posterior en el que la PROM se denomina P8A, que soporta handshaking. Una funcionaba con un tipo de impresoras serie y la otra con otras.

Colección

Serial Interface Card
Marca	Apple
Modelo	670-X005 P8
P/N	820-0008-01
Año	1978
Tipo	Tarjeta de comunicaciones serie para impresora.
Funciona	??

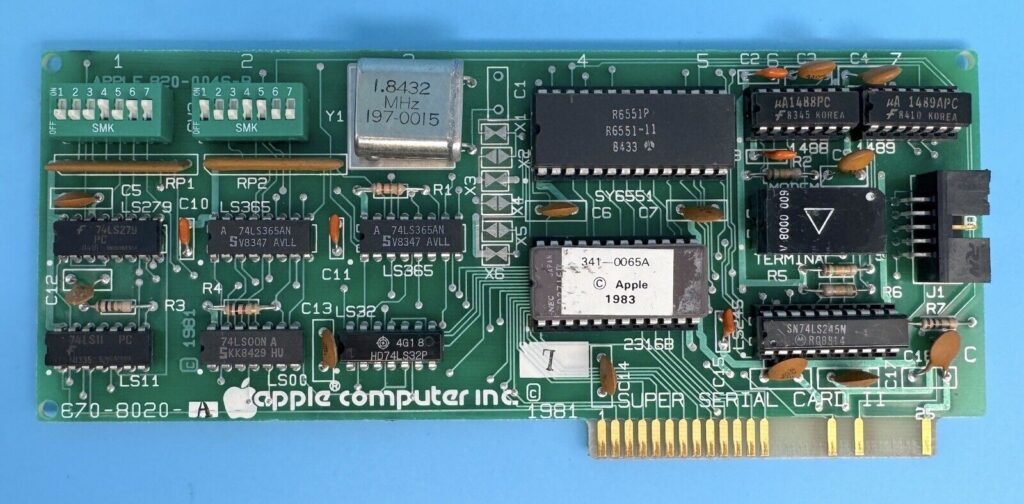

Super Serial Card II

La Super Serial Card II apareció en 1981, y se denominó “Super” ya que reemplazaba tanto a la Serial Interface Card, emulando ambos tipos de ROMs P8 y P8A, como a la Communications Card. Para cambiar de un modo a otro, la Super Serial Card incorpora un bloque de pines (switching block) que se puede poner en dos posiciones, una para impresora serie y otra para modem.

Colección

Super Serial Card II
Marca	Apple
Modelo	670-8020-A
P/N	820-0046-B
Año	1981
Tipo	Tarjeta de comunicaciones serie.
Funciona	SI

DOCUMENTACIÓN

Apple II Super Serial Card – Installation and Operating Manual

Apple II Super Serial CardDescarga

Z80 Cards

Las tarjetas de Z80 permiten convertir un Apple II en un ordenador compatible con CP/M (Control Program for Microcomputers), lo que permite utilizar un amplio rango de aplicaciones de negocio, incluyendo compiladores e intérpretes de lenguajes de alto nivel.

En algunas tarjetas se puede seleccionar la velocidad de funcionamiento del Z-80, ya que si no funcionará a 1 MHz. Algunas tarjetas incluyen su propia RAM y otras utilizan la memoria del Apple II, lo que limita la memoria disponible para las aplicaciones CP/M.

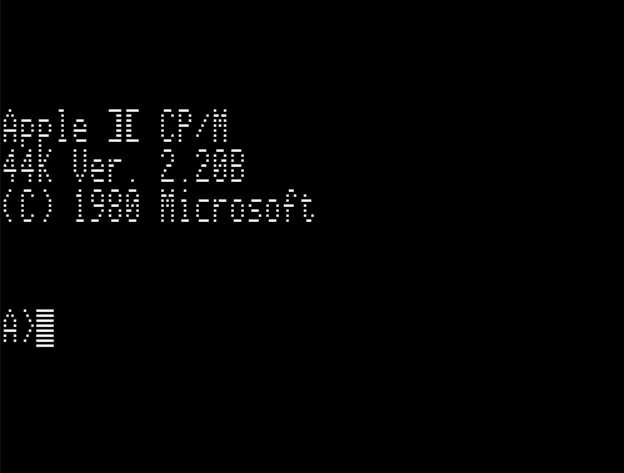

En el caso de las dos tarjetas Z80 que tengo, fabricadas por ASEM, no hay información ninguna sobre ellas. Sin embargo, ambas funcionan y cargan el CP/M 2.20.

Colección

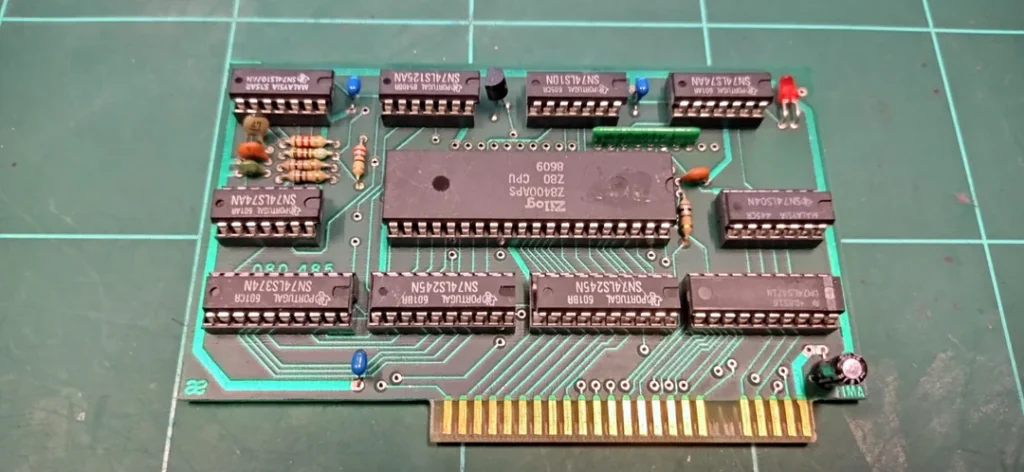

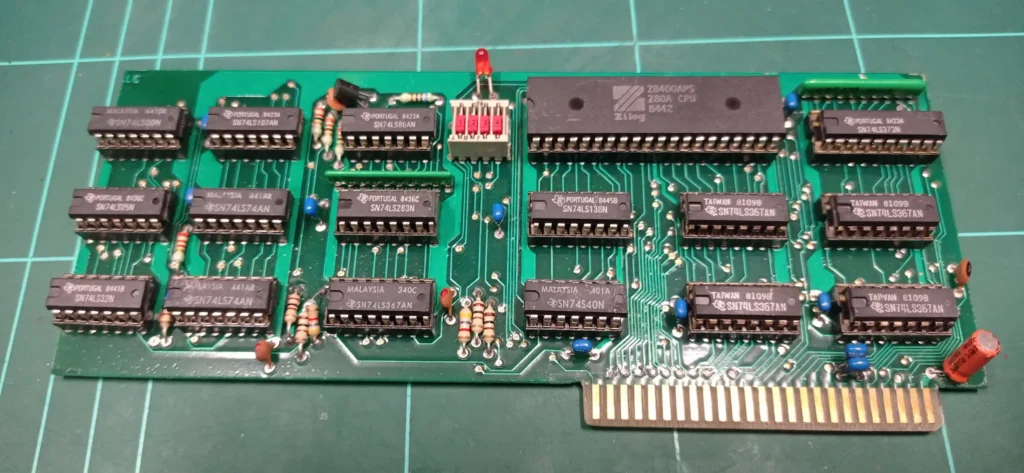

Z80 Card
Marca	ASEM
Modelo	080-495
Tipo	Tarjeta Z-80 – CP/M
Funciona	SI

Z80 Card
Marca	ASEM
Modelo	080-495
Tipo	Z80-150-783
Funciona	SI

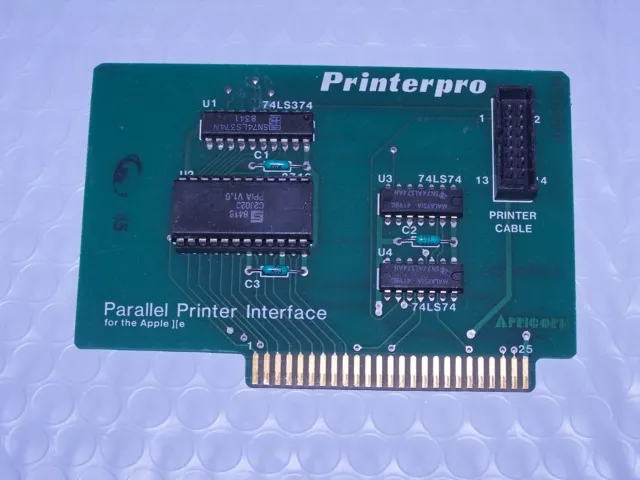

Printerpro

Tarjeta de interface paralelo centronics para el Apple //e

Colección

Printer Pro
Marca	Apricorn
P/N	PN-1300-31
Tipo	Interface para impresora paralelo
Funciona	??

AII Parallel Interface

Colección

AII Parallel Interface
Marca	Apple
Modelo	A280021
P/N	670-0021-D
Tipo	Interface para impresora paralelo
Funciona	??

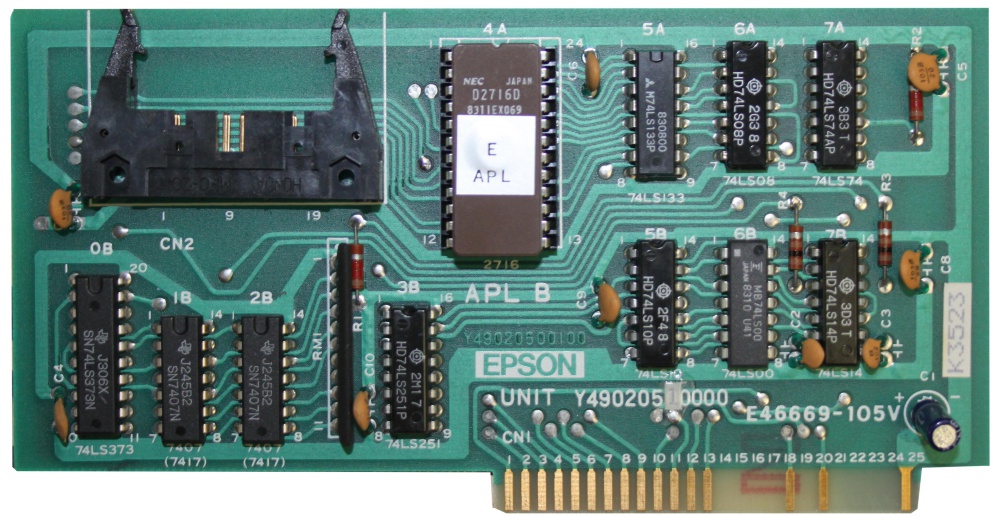

Epson Intelligent Parallel Interface Kit

Tarjeta de interface paralelo Centronics.

Colección

Intelligent Parallel Interface Kit
Marca	Epson
Modelo	E46669-105V
P/N	EPSON UNIT Y4902051000 K3610 EPSON UNIT G479901000-0 151429
Tipo	Interface para impresora paralelo
Funciona	??

80COL/64K Memory Expansion

Tarjeta clónica fabricada por ASEM, que proporciona 64KB de ampliación de RAM, así como el modo de 80 columnas. Exclusiva del //e.

Colección

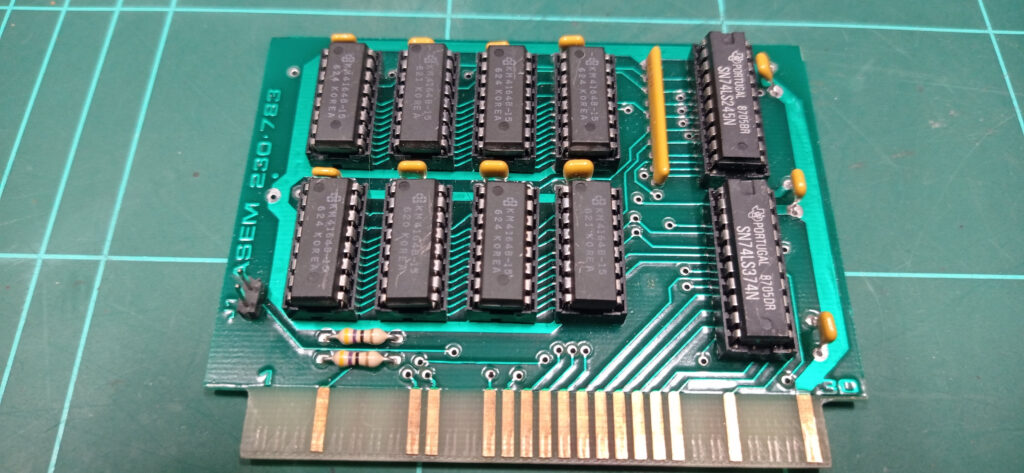

80Col/64K Memory Expansion
Marca	ASEM
P/N	230-783
Tipo	Tarjeta de ampliación de RAM para el //e y modo de 80 columnas.
Funciona	SI

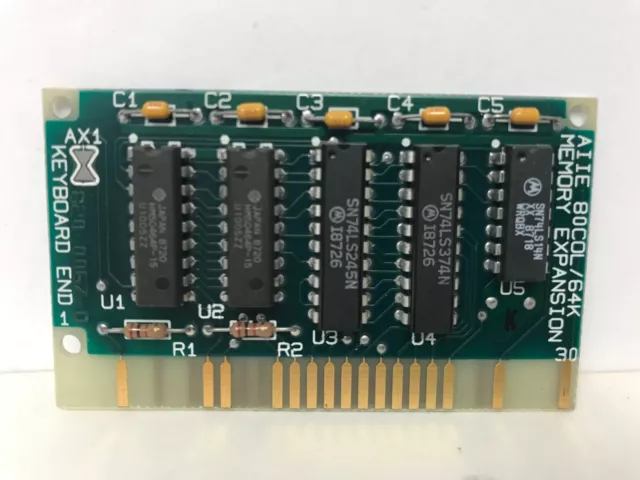

AIIE 80COL/64K Memory Expansion

Tarjeta que proporciona 64KB de RAM extra, así como el modo de 80 columnas. Existen dos versiones de esta tarjeta: una solo con el modo de 80 columnas, y otra con el modo de 80 columnas y 64KB de RAM. Es exclusiva del //e.

Colección

AIIE 80Col/64K Memory Expansion
Marca	Apple
Modelo	607-0103-K
P/N	820-0067-D
S/N	G8821 M8646
Año	1986
Tipo	Tarjeta de ampliación de 64KB de RAM para el //e y modo de 80 columnas.
Funciona	SI

DOCUMENTACIÓN

Apple II Extended 80-Column Text Card Supplement – For //e Only

Apple IIe 80-Column Text Card ManualDescarga

Apple // Extended 80-Column Text Card Supplement – For //e Only

Apple II Extended 80-Column Text Card SupplementDescarga

Apple IIGS Memory Expansion

Colección

Apple IIGS Memory Expansion
Marca	Apple
Modelo	670-0025-B
P/N	820-0166-B
S/N	B8367
Año	1986
Tipo	Tarjeta de ampliación de 1MB de RAM para el IIGS.
Funciona	SI

II GS Memory Expansion
Marca	Sequential Systems, Inc.
Año	1991
Tipo	Tarjeta de ampliación de RAM para el IIGS.
Funciona	NO. Da fallo en los test de memoria.

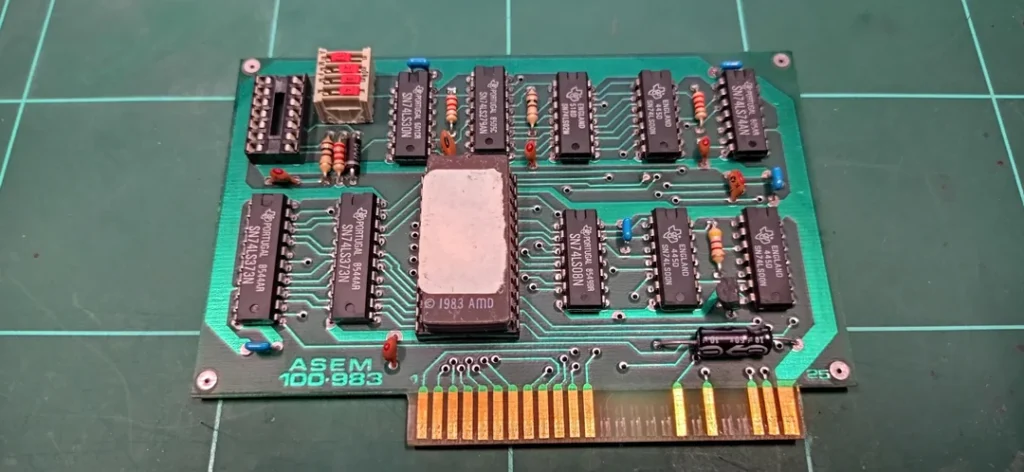

Desconocida

Tarjeta ASEM 100-983. Seguramente un interface paralelo, aunque no tiene cables. Solo un DIP-14
