Sanyo PHC-25

El Sanyo PHC-25 (Personal Home Computer-25) fue lanzado por Sanyo en Japón en 1982, y en Estados Unidos en 1983. Forma parte de la misma familia que los PHC-10 y PHC-20, de los que apenas hay información, y con los que comparte el mismo dialecto de BASIC, el Sanyo BASIC. La versión japonesa incluye el Sanyo BASIC v 1.1 con soporte de caracteres hiragana, mientras que la versión internacional incorpora el Sanyo BASIC v 1.3.

El procesador es un NEC μD780C, compatible Z-80A, funcionando a 4MHz. Posee 16KB de RAM, 6KB de VRAM y 24KB de ROM. Como procesador gráfico utiliza un Motorola 6847 lo que le permite los siguientes modos de pantalla:

Texto: 16×16 o 32×16
Gráficos: 64×48 @8 colores, 128×192@4 colores y 256×192@4 colores.

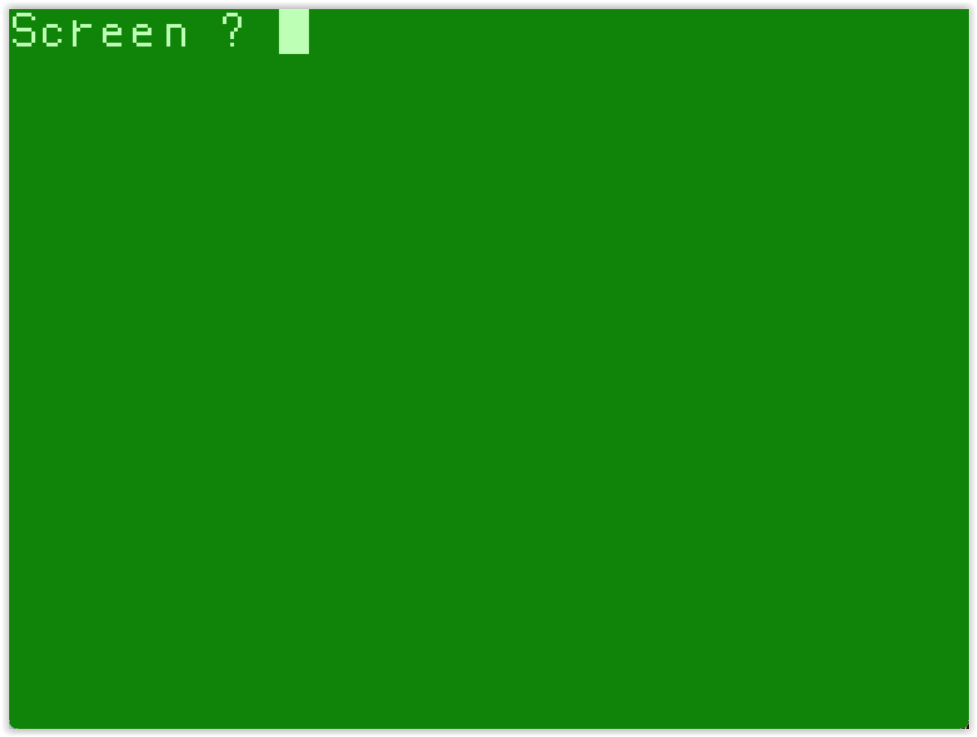

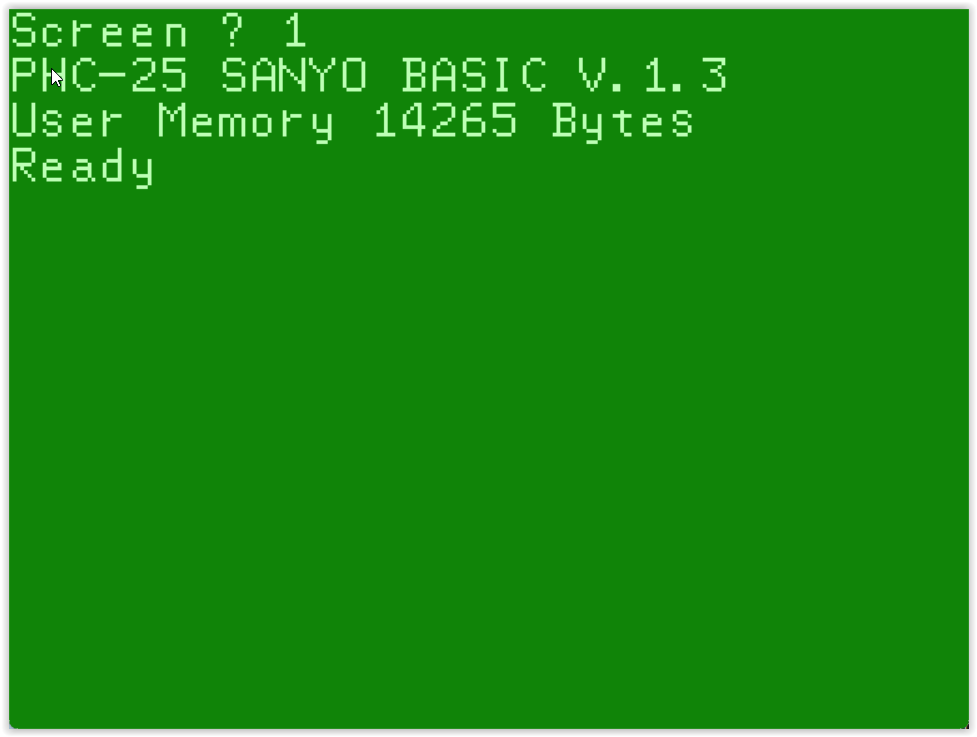

El PHC-25 puede utilizar una o dos páginas de pantallas, que se pueden seleccionar en el inicio. En función del número de pantallas seleccionadas la cantidad de memoria RAM disponible para programas BASIC varía. Así con una página la memoria libre es de 14.265 bytes, mientras que con dos la cantidad se reduce a 8.121 bytes.

No posee ningún generador de sonido, aunque tuvo disponible opcionalmente la extensión PSG-01 que le proporcionaba 3 canales con 7 octavas.

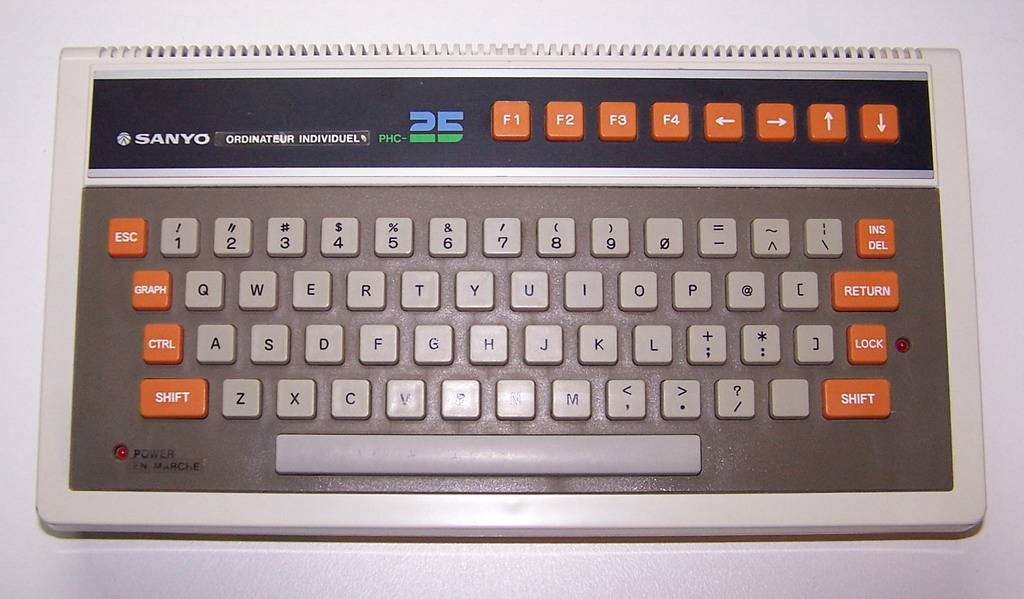

Sanyo PHC-25

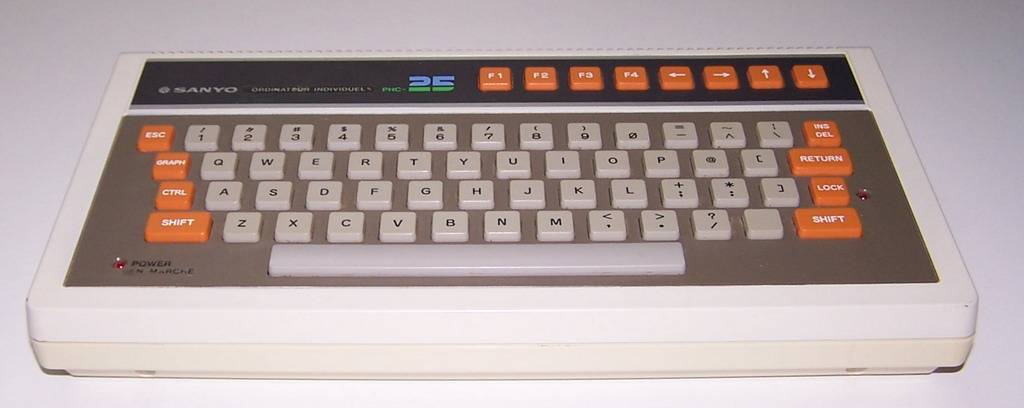

sanyophc25_2

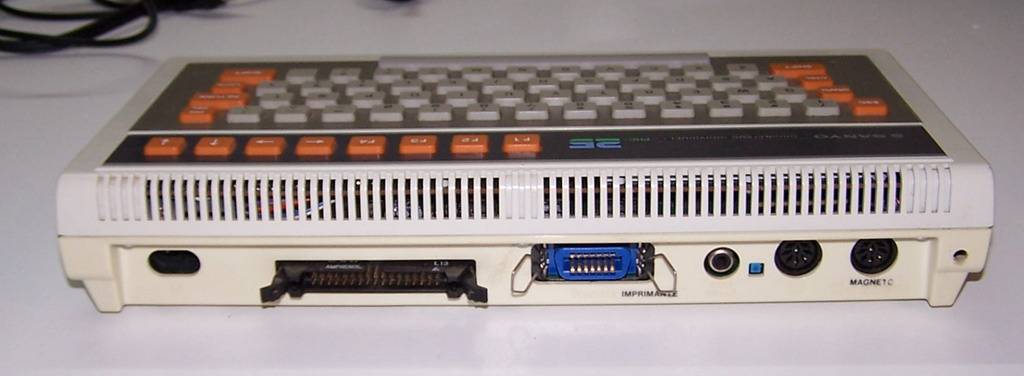

sanyophc25_3

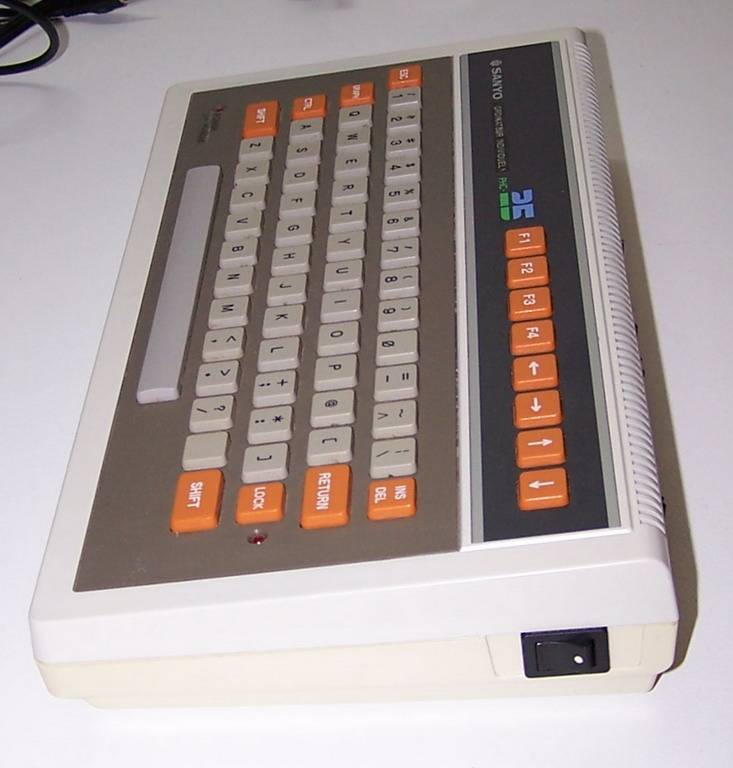

sanyophc25_5

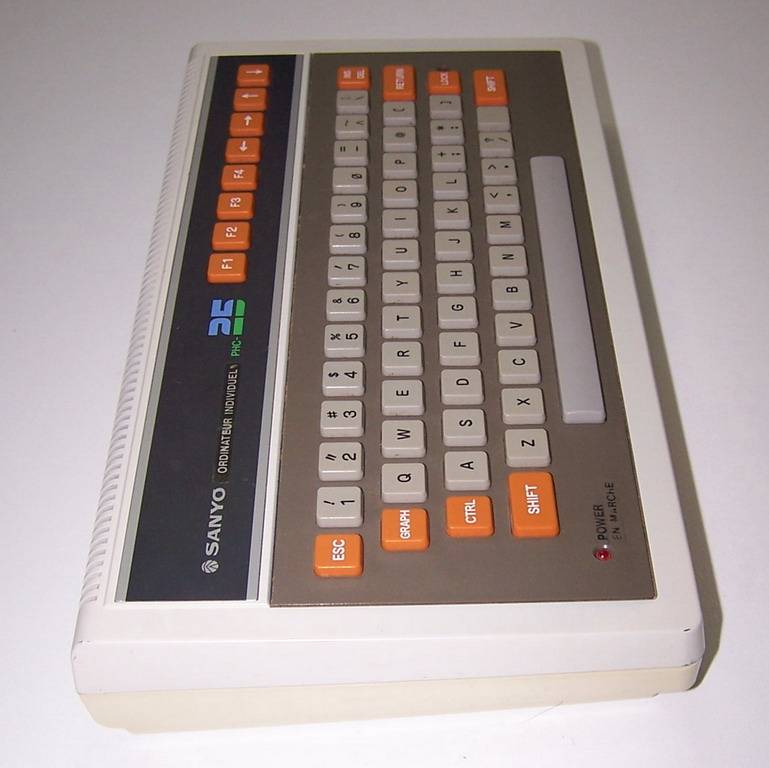

sanyophc25_4

Especificaciones Técnicas
Nombre	PHC-25
Fabricante	Sanyo Electric Co.
Origen	Japón
Año	1982
Lenguaje integrado	Sanyo BASIC v 1.3
Teclado	65 teclas incluyendo 4 teclas de función y 4 cursores.
CPU	NEC D780C (Zilog Z80A compatible) @ 4Mhz
GPU	Motorola 6847
RAM	16KB
ROM	24KB
VRAM	6KB
Texto	16 x 16 32 x 16
Gráficos	64 x 48 @8 colores 128 x 192 @4 colores 256 x 192 @4 colores
Sonido	Opcionalmente: 3 canales con 7 octavas
Puertos de E/S	Conector de cassette: DIN-8 Puerto de impresora RS-232C Salida RGB Peritel DIN-8 Salida de video compuesto Puerto de ampliación
Alimentación	Integrada 220V AC
Periféricos	PSG-01: extensión de sonido

COLECCIÓN

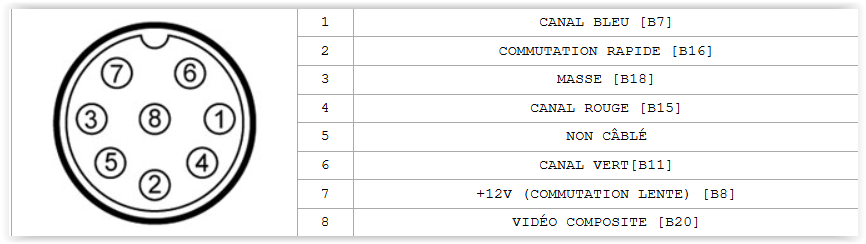

Mi Sanyo PHC-25 es una versión francesa, y posee una fuente de alimentación integrada de 220V. La salida de video RGB lleva las señales de Euroconector (Peritel), y la salida de video compuesto es SECAM.

Al conectarlo por video compuesto, enciendo y muestra la pantalla de inicio. Sin embargo, al poco escucho un puuuffff, y empieza a oler raro… Lo abro, y uno de los condensadores electrolíticos de la zona del transformador ha reventado.

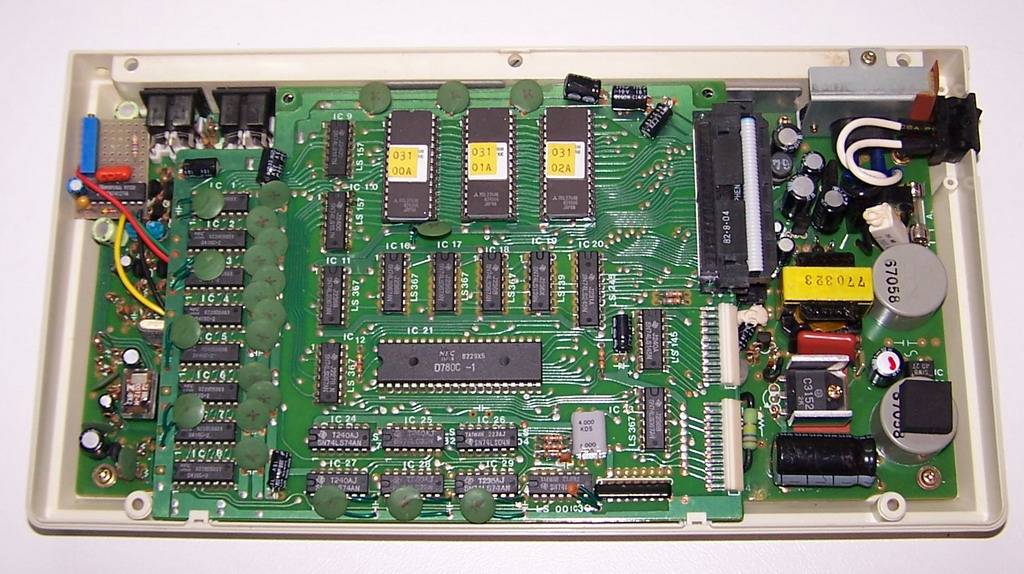

sanyophc25_6

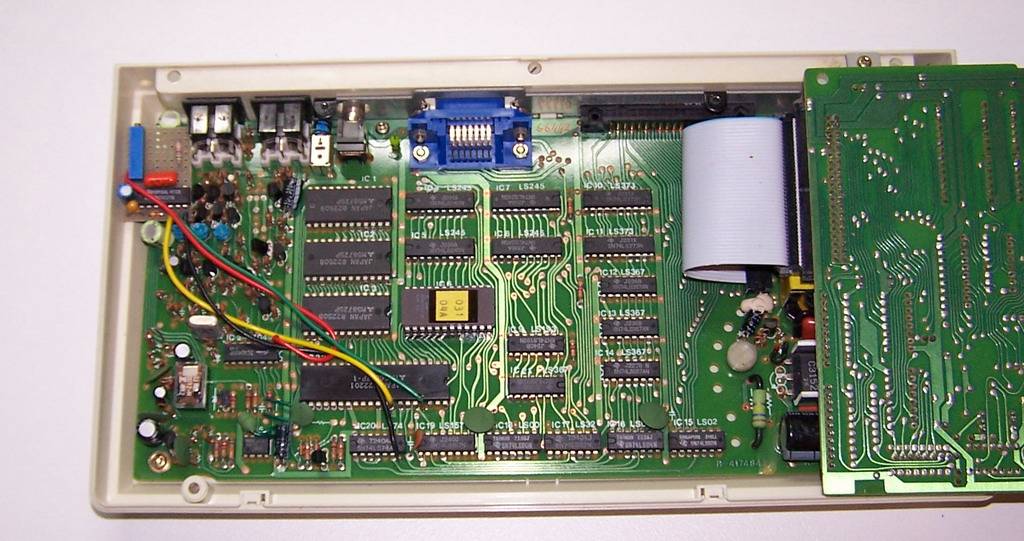

sanyophc25_7

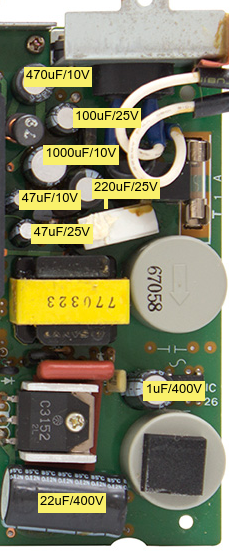

Tras desoldarlo, es un condensador de 1uF/400V, que como mandan las leyes de Murphy, no tengo. Aprovecho y quito todos los electrolíticos de la zona del transformador, y también uno de la placa base que tiene la etiqueta caída. Los condensadores no se encuentran numerados en la placa, así que he tomado una foto y los he etiquetado.
