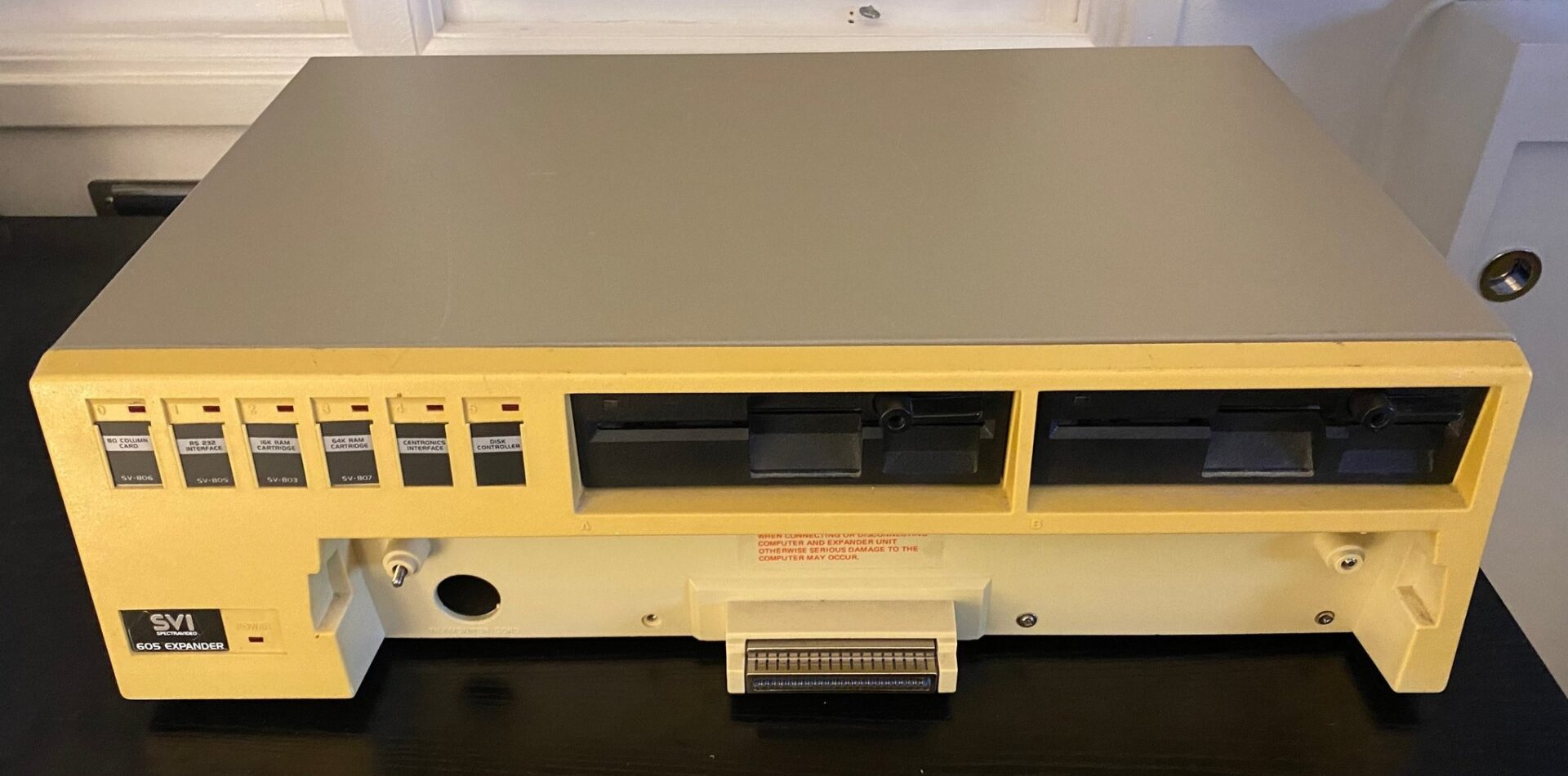

El Spectravideo SV-605 o SVI-605 es un super expander que permite ampliar las capacidades de los SV-318 y SV-328 con hasta 4 tarjetas de ampliación. Además de la fuente de alimentación interna, incluye un interface paralelo Centronics y una controladora de hasta dos floppy disk drives de 5.25″.
Hay tres versiones de este super expander:
- SV-605: incluye una única unidad de disquetes de 5 1/4″, la cual puede ser de simple cara y 160KB, o de doble cara y 320KB. Tiene un hueco para otra unidad de discos de 5 1/4″: SV-905 o SV-906.
- SV-605A: con 2 unidades de discos de 5 1/4″ de simple cara y 160KB.
- SV-605B: con dos unidades de discos de 5 1/4″ de doble cara y 320KB, o con una unidad de discos y un disco duro de 10MB Seagate ST-212 SASI MM (WD1002-SHD) y su controladora.
El SV-605B con disco duro se vendió también con la denominación SV-608M e incluía además una tarjeta de video de 80 columnas y software de MicroPro instalado en el disco duro: Calcstar, Datastar, Mailmerge, Reportstar, Wordstar.
Los SV-318/328 usan el mismo controlador de disquetes que posteriormente sería utilizado en los MSX: el WD179X o el WD279X, aunque mi unidad lleva un Fujitsu MB8876, compatible con los Western Digital FD1791.
Como diferencia los MSX mapean el controlador de discos en direcciones de memoria principal, mientras que los SV-318/328 lo mapean en el espacio de E/S. Además, al contrario que los MSX, los SV-318/328 no utilizan una ROM de disco. El código incluido en la ROM principal incluye suficiente código como para comunicarse con el controlador de disquetes y cargar el Disk BASIC de disco.
Mi Super Expander en la etiqueta pone modelo SV-605, pero en el número de serie indica que es un 605B, ya que además lleva dos disqueteras de 5 1/4″ y DD lo que permite hasta 360KB por diskette (324 KB realmente).
Primero he encendido el SV-605 y se enciende el led de encendido, el de la controladora de discos y el del puerto Centronics. Las disqueteras se encienden brevemente. Luego enciendo el SV-328, ya que creo que se alimenta con su propia fuente. No he encontrado información, pero parece que el SuperExpander no alimenta el SV-328, o si lo alimenta mi fuente no puede con él.
Comprobado. Hay que alimentarlos por separado, cada uno con su fuente de alimentación. Primero se enciende el SuperExpander y luego el ordenador, evidentemente.

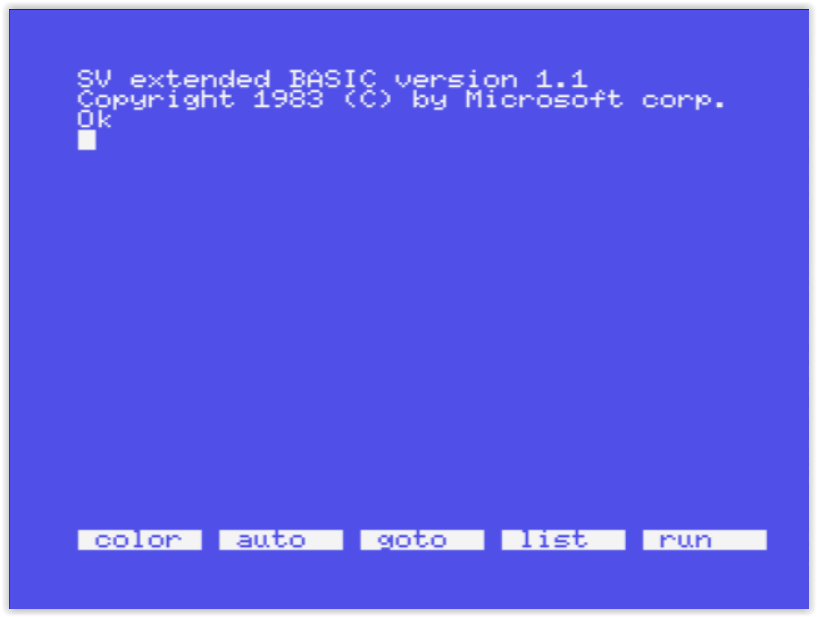

El SV-328 se queda unos segundos en negro, imagino que intentando leer algún disco, pero no se ilumina ninguna disquetera, y termina arrancando con el SV Extended BASIC. Debería de aparecer una línea que indica que se ha cargado el Disk BASIC.
He pensado que puede que la fuente de alimentación, que aunque de las tensiones correctas, no de suficiente corriente como para encender y hacer que giren las disqueteras.
La fuente de alimentación interna se conecta, mediante el mismo conector que la fuente externa del SV 318/328, a una placa conversora AC-DC que genera 5V y 12V CC. Esta fuente interna está sujeta con 2 bridas, e internamente no es más que un transformador.
Para comprobar si el fallo es la fuente interna que no da suficiente potencia, he probado con una fuente de PC, et voila, funciona. Así que he sacado la placa conversora AC-DC. Los componentes que he comprobado de la placa, son los que principalmente suelen fallar:
- C1, C2: 10.000μF/25V
- C6: 10μF/25V
- C5, C7: 47μF/25V
- MJ2955 x2 (Transistor bipolar PNP 100V 15A THD TO3)
Todo está bien salvo dos condensadores: uno de 47μF/25V que está en corto y el de 10μF/25V que está fuera de rango. Los he cambiado por los que tengo a mano: 10μF/50V y 47μF/35V. He aprovechado y aunque solo uno estaba mal, he cambiado los dos de 47μf.
Al encenderlo ya arranca. Ahora estoy probando y catalogando todos los discos que venían con el Super Expander. La gran mayoría tienen sectores defectuosos y están en el formato CP/M del Spectravideo. Solo unos pocos vienen con el Disk BASIC.
Colección | |||
|---|---|---|---|
| Modelo | SVI-605 | ||
| S/N | BC605B000640 | ||
| Funciona | SI | ||
| Caja | NO | ||
| Estado | 6 | ||
El SuperExpander también incluía un cartucho SVI-806 80 Column Video Board Cartridge. Hasta ahora lo tenía desconectado, hasta comprobar que el expander funcionaba.

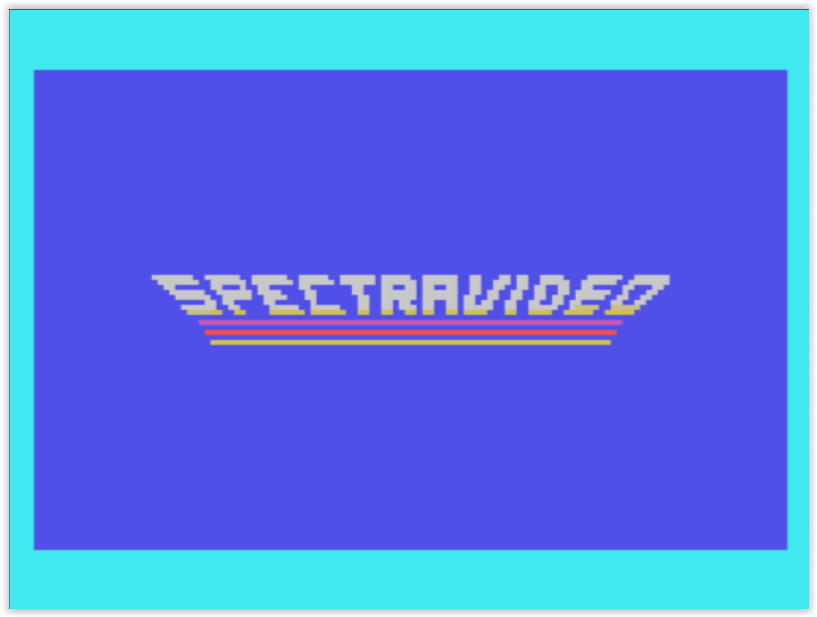

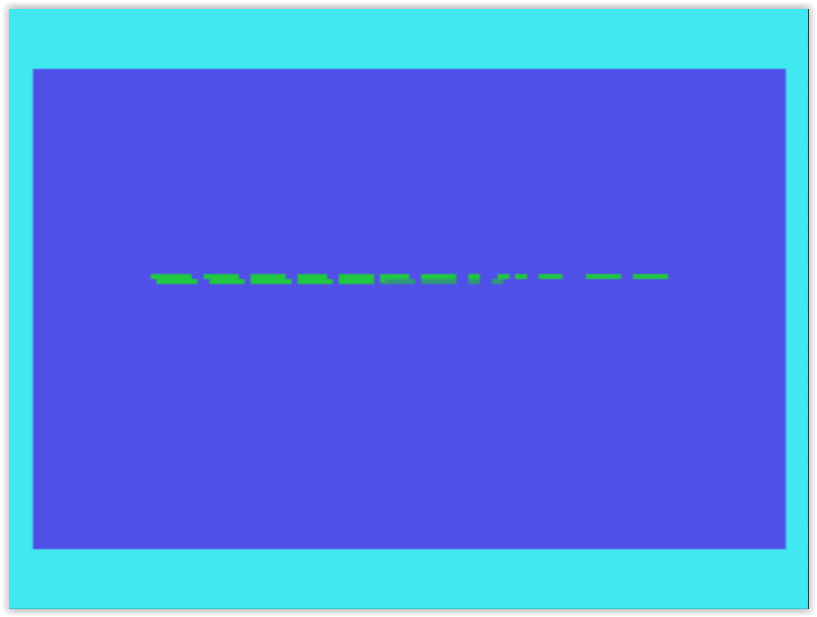

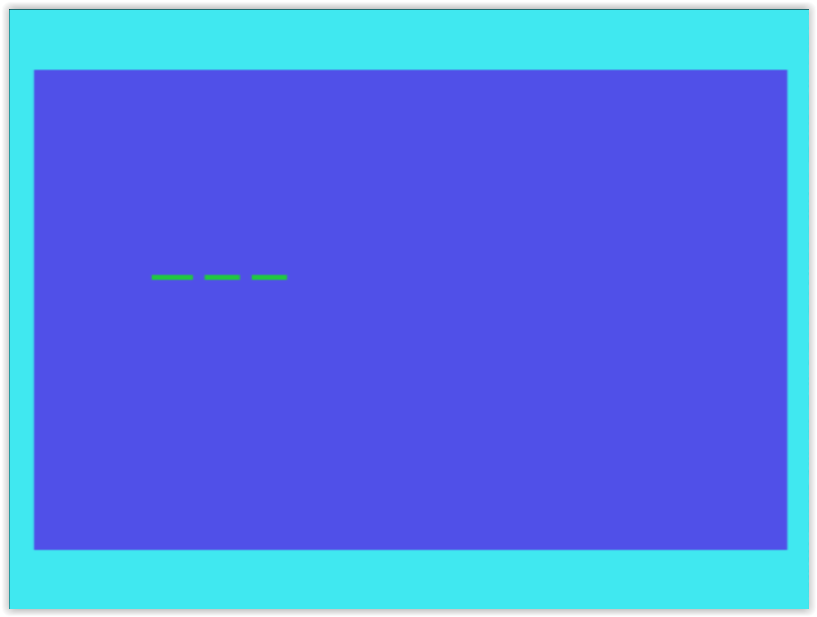

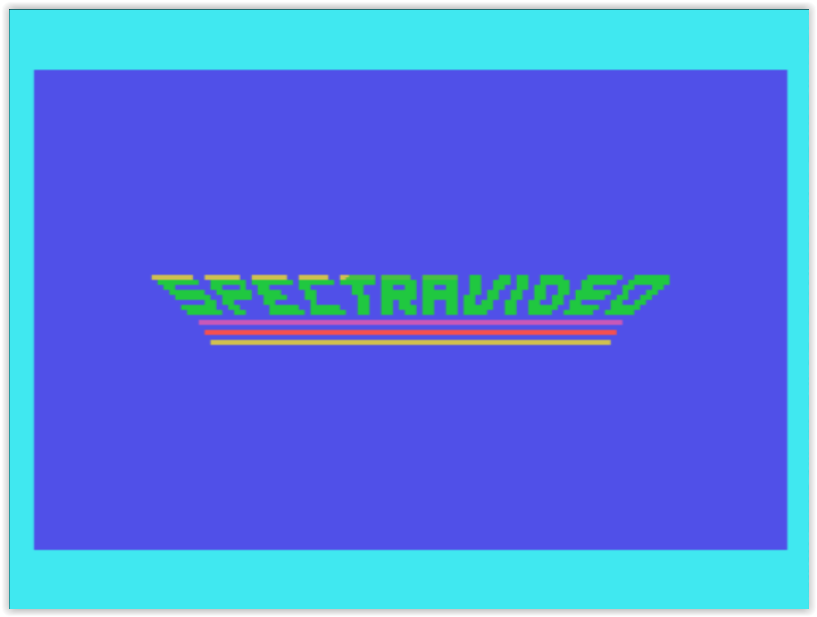

Lo he probado y ha funcionado. Como curiosidad, el SV-328 cuando arranca muestra una animación con el nombre de Spectravideo antes de mostrar la pantalla de inicio del SV BASIC o del CP/M.
Sin embargo, con la tarjeta de 80 columnas muestra una pantalla llena de diferentes caracteres y arranca ya en la pantalla de inicio del BASIC (siempre que esté el disco con el Disk BASIC o con el CP/M).
Al día siguiente he ido a comprobar los discos y la pantalla se queda en negra. Desconecto la tarjeta de 80 columnas, y vuelve la salida por pantalla. La he desarmado y cambiado los dos electrolíticos de 47uf/16V que trae ya que al comprobarlos están fuera de rango. Sustituidos por unos de 47uF/25V, y ya vuelve a funcionar.
DOCUMENTACIÓN
SV-605/SV-605A Super Expander User’s Manual
Esquemas SVI-601/SVI-605
SOFTWARE
Estas son las imágenes de los discos que venían con el Super Expander.
Aplicaciones CP/M
- 8080 Forth 83 Model 1.0.0
- Ada Compiler v1.00a. Copyrigth (c) 1982. Supersoft Inc. and Maranatha Sofware Systems.
- BASIC: Este disco contiene 2 versiones de BASIC:
- MBASIC: BASIC-80 Rev. 5.21 [CP/M Version].
- OBASIC: BASIC Rev. 4.51
- BASIC-80 Rev. 5.21 CP/M Version. Copyright 1977-7981 (C) by Microsoft.
- BD Software C Compìler v1.4
- CBASIC COMPILER VER 2.08. (c) 1981 COMPILER SYSTEMS INC
- CIS COBOL K4.5 (C) 1978,1982 MICRO FOCUS LTD.
Tiene dañado el fichero COBOL.I02
- CP/M ASSEMBLER Ver. 2.0 // DASM Ver. 1.5
- CP/M Utilities I y II (2 discos)
- dBASE II Ver 2.4 1 April, 1983. Copyright (C) 1982 RSP Inc. (En alemán)
- HELP Programs
- MicroPro CalcStar 1.45
- MicroPro DataStar 1.41-2.0 [Alemán]
Hay 4 discos con la misma aplicación pero algunos ficheros diferentes.
- MBDS C’ Version 1.01 (z80). (C) COPYRIGHT 1982, Micro Data Base Systems, Inc.
- MicroPro REPORT Release 1.02
- MicroPro WordStar Release 3.0 [Alemán].
Falla el fichero SPELSTAR.OVR
- Microsoft Multiplan Version 1.03 (c) 1981 Microsoft Corporation
- Microsoft Multiplan Version 1.05 (c) 1981 Microsoft Corporation
- MicroTools Utilities (2 Discos)
- MODEM Routines
- NEVADA COBOL (C) COPYRIGHT 1979. ELLIS COMPUTING. REV 2.1 COMPILING
- Pascal/MT+ Release 5.5. (c) 1981 MT MicroSYSTEMS, Inc.
- Pascal/MT+ Source Programs (incluye WordStar 3.0 DE)
- PL/I-80 Compiler + Source Files (3 Disco).
Fichero REPORT.PLI en el disco sources II dañado.
- Source Files I y II (2 discos con el código fuente de utilidades CP/M)
- SuperSoft Utility Pack #1 (c) 1981
- TURBO Pascal system Version 2.00A. CP/M-80, Z80. Copyright (C) 1983,1984 by BORLAND Inc
- TURBO Pascal system Version 3.00A. CP/M-80, Z80. Copyright (C) 1983,84,85 BORLAND Inc.
- TURBO PASCAL TOOLBOX.
Fallan bastantes ficheros. Todos están indicados en la descripción de la imagen.
CP/M
Nota: ya existe en internet una copia de la Versión 2.24 (Ni Revisión, ni Reversión)
Spectravideo CP/M-80 Revision 2.22.
For SV-605B.
Copyright (C) by Digital Research.
— NOTA: este me ha dado muchos sectores defectuosos, tantos que el programa FINDBAD ni siquiera a podido grabarlos… He probado algunos comandos como COPY, 1COPY, SYSGEN, PIP y FORMAT y estos si han funcionado. El TEST se me ha quedado colgado.
Spectravideo CP/M-80 Reversion 2.23
For SV-605B.
Copyright (C) by Digital Research.
El disco viene con algunas aplicaciones copiadas de varios discos de utilidades.
