Monitores Philips

CM8833/16G

Commodore encargaba la fabricación a diferentes fabricantes, siendo la mayoría de sus modelos fabricados por Philips seguida de Daewoo… En el caso del CM8833 fue vendido por Commodore como Commodore 1084S-P.

Características técnicas

Características técnicas
Modelo	CM8833/16G
Fabricante	Philips
Pais	Holanda
Video	CRT Color
Audio	Mono
Tamaño pantalla	14″
Frecuencia V	50/60 Hz
Frecuencia H	15625 Hz ± 600 Hz
Resolución	600×285 pixels
Alimentación	230V AC, 75W
Conexiones	Entrada de vídeo RGB (SCART) Entrada de vídeo RGBI TTL (DIN8) Entrada de vídeo compuesto (RCA) Entrada de audio mono (RCA) Salida de auriculares (jack de 3,5 mm)
Controles	Interruptor de alimentación Control del volumen Selección de entrada I/II Control de brillo/contraste/saturación Centrado y tamaño horizontal/vertical Interruptor de modo verde Interruptor de estado CVBS/RGB Interruptor de vídeo

Lista de condensadores de mi monitor. No coincide exactamente con ninguna de las listas existentes para el 1084, 1084S-P o 2080

Ubicación	C Num.	μF/V	Reemplazo
PSU	112	100/400	100/400
PSU	116	47/16	47/25
PSU	122	1/50
PSU	144	47/200	47/250
PSU	145	470/35	470/35
PSU	146	470/25	470/35
MB	204	100/10
MB	205	100/10
MB	206	100/10
MB	214	100/16
MB	216	47/16
MB	232	47/16
MB	232	47/16
MB	233	100/16
MB	234	1/50
TTL Interface	258	47/16
MB	334	0,47/63
MB	345	10/16
MB	346	470/35	470/35
MB	347	100/35
MB	352	680/35
MB	361	47/16
MB	401	2.2/25
MB	412	10/25
MB	433	100/16
MB	446	1/50
MB	447	4.7/25
MB	461	2.2/63
MB	462	22/35
MB	473	4.7/50
MB	474	1/50
MB	482	1/50
MB	485	22/35
MB	491	470/25	470/35
MB	492	100/16
MB	493	470/35
MB	494	47/200	47/250
MB	510	22/16
MB	512	47/16
MB	544	22/16
MB	562	100/16
MB	566	1/63
MB	574	100/16
MB	585	4.7/25
MB	634	22/16
MB	636	22/16
MB	638	100/35
CRT	717	4.7/200
Audio	801	10/16
Audio	802	10/16
Audio	812	47/16
Audio	814	47/16
Audio	816	2.2/63
Audio	817	2.2/63
Audio	818	2.2/63
Audio	819	2.2/63
Audio	824	2.2/63
Audio	825	2.2/63
Audio	831	4.7/25
Audio	832	4.7/25
Audio	837	2.2/63
Audio	838	2.2/63
Audio	843	220/16
Audio	844	220/16
Audio	845	1000/25

Las listas de condensadores contra las que he comparado la mia:

1084_CAP-LISTDescarga

1084S-P_CAP-LISTDescarga

2080_PAL_CAP-LISTDescarga

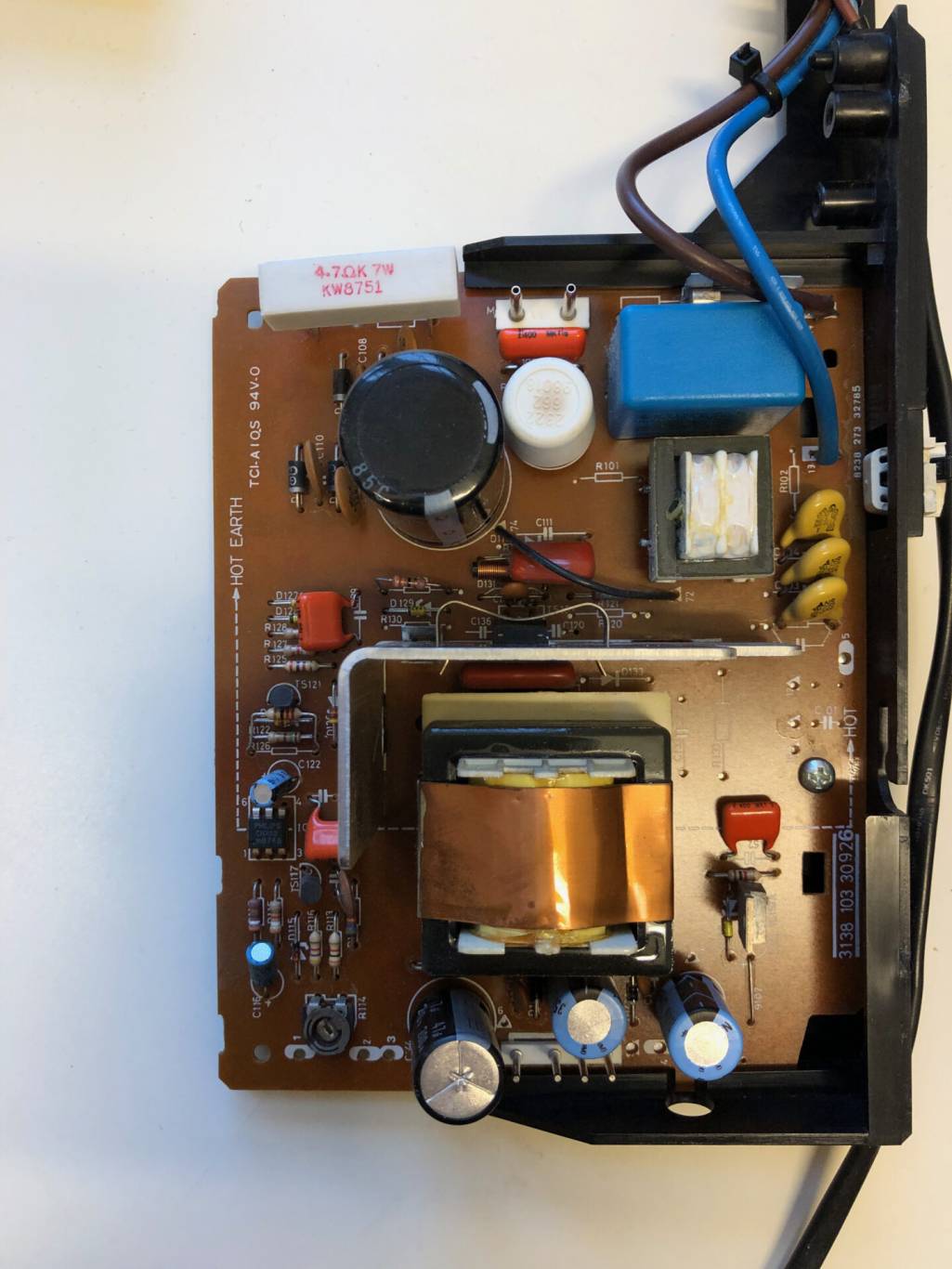

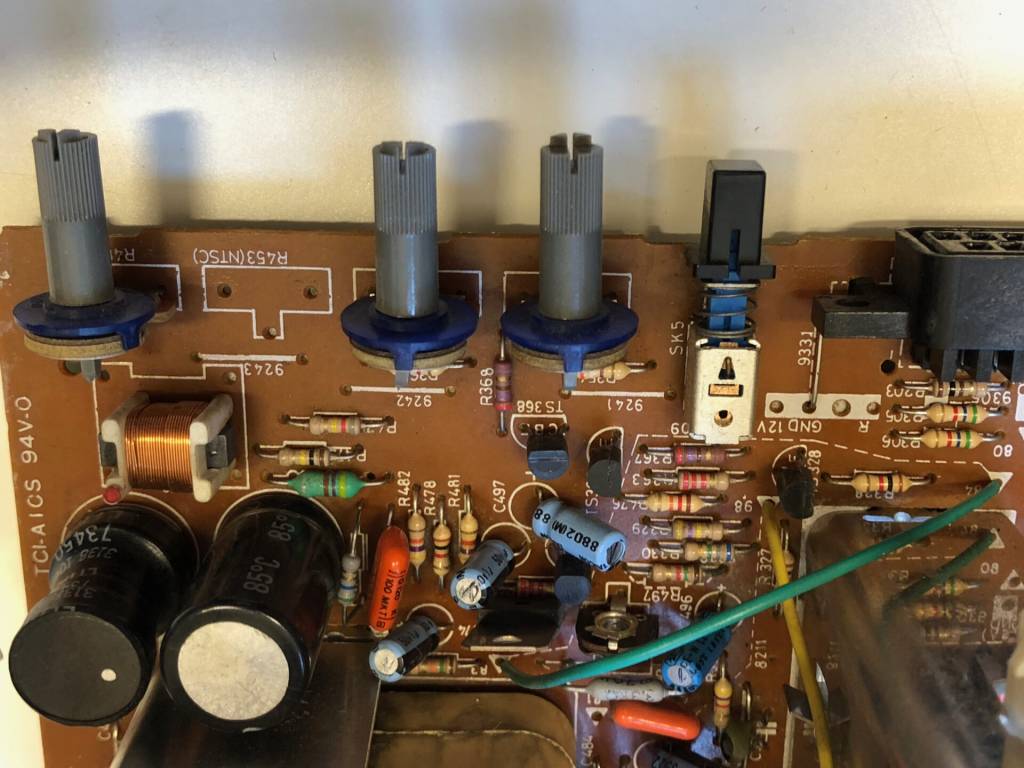

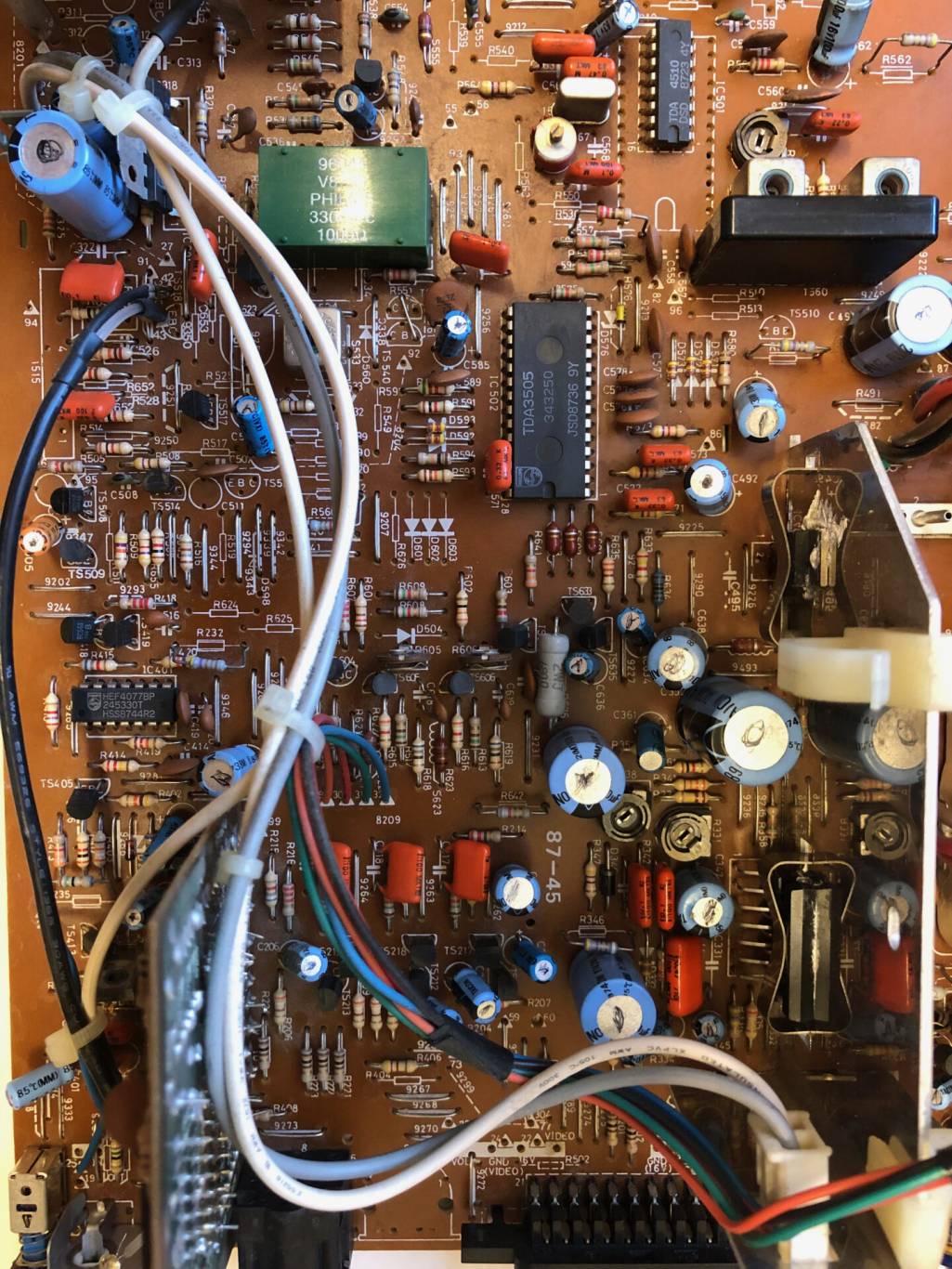

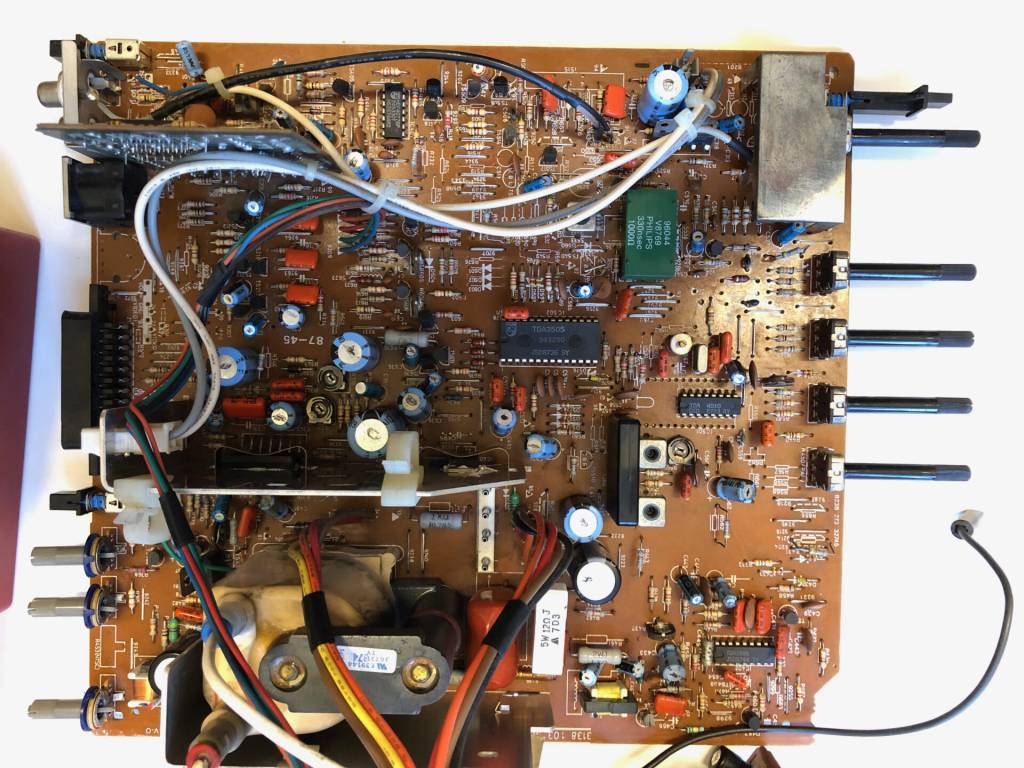

Fotos de las placas y componentes de un Commodore 2080, que son idénticas a las de mi CM8033

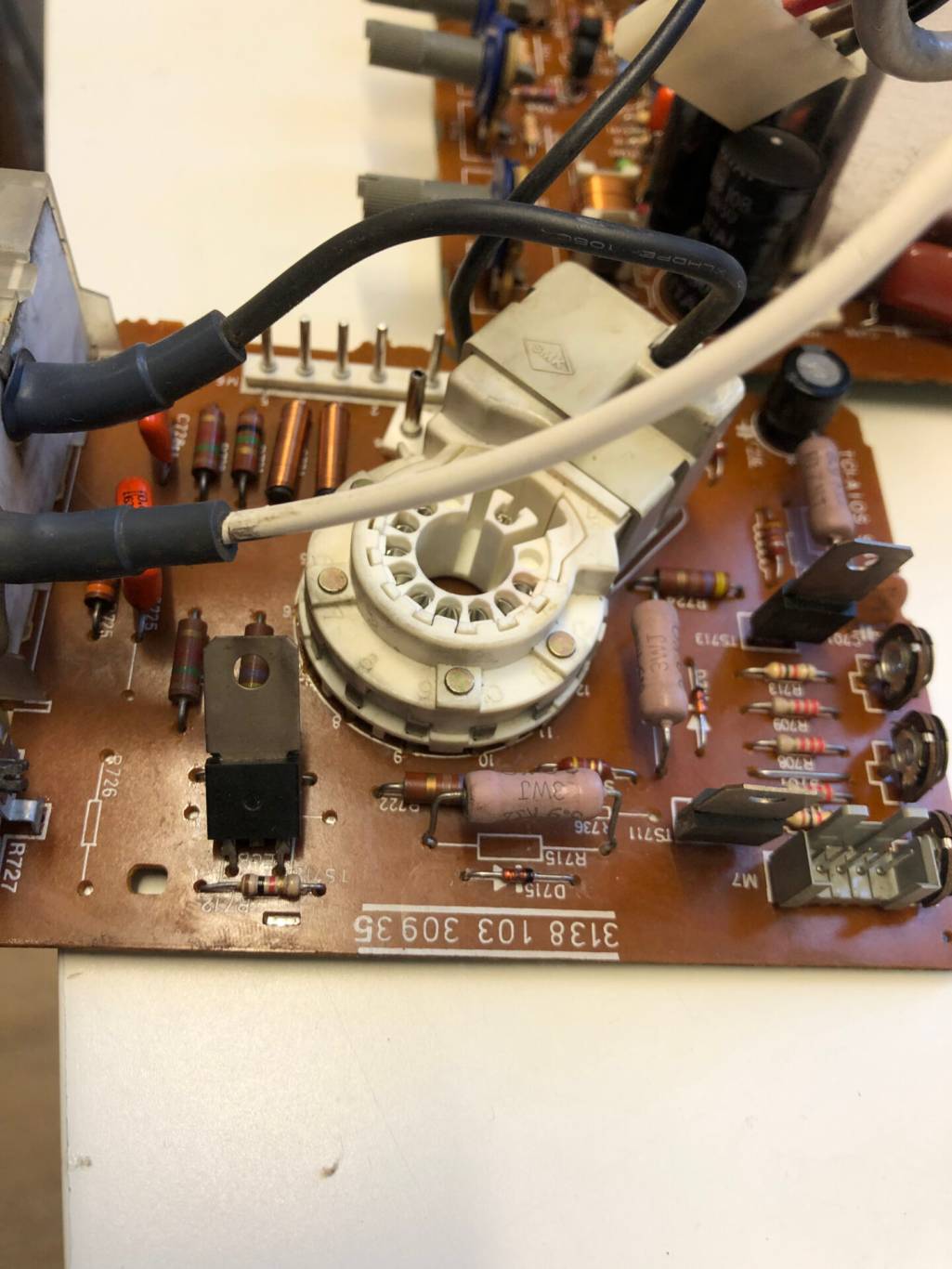

Commodore_2080_PAL_IMG_8720_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8719_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8718_Lars_Ove_Fossheim

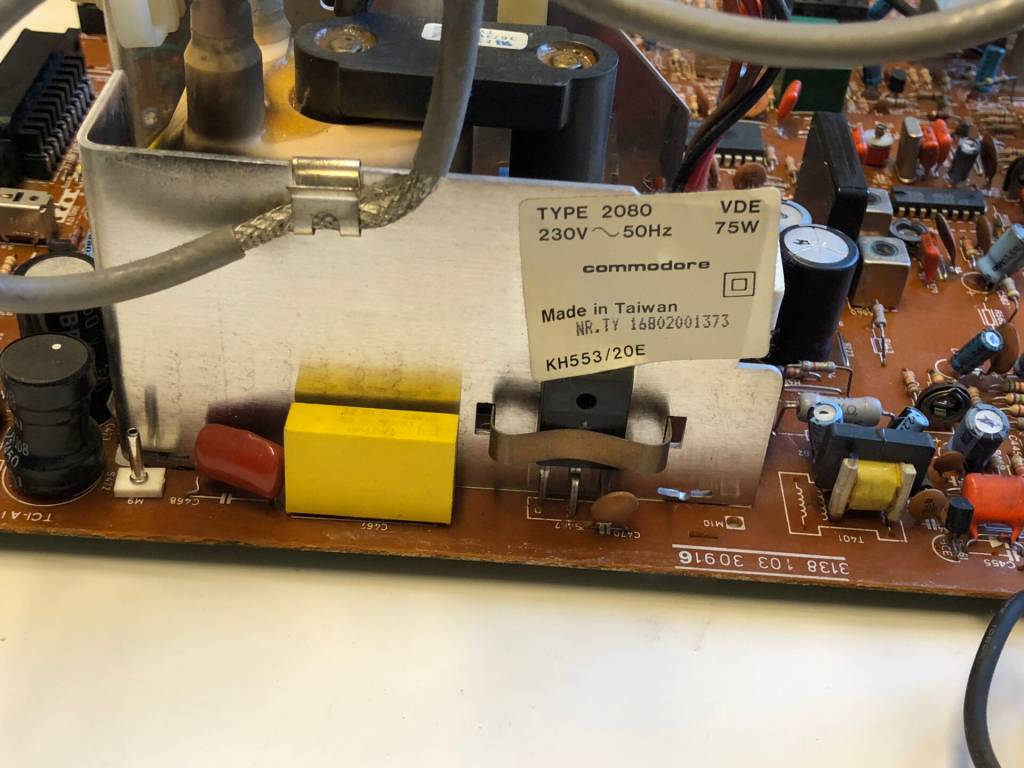

Commodore_2080_PAL_IMG_8717_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8716_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8715_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8714_Lars_Ove_Fossheim

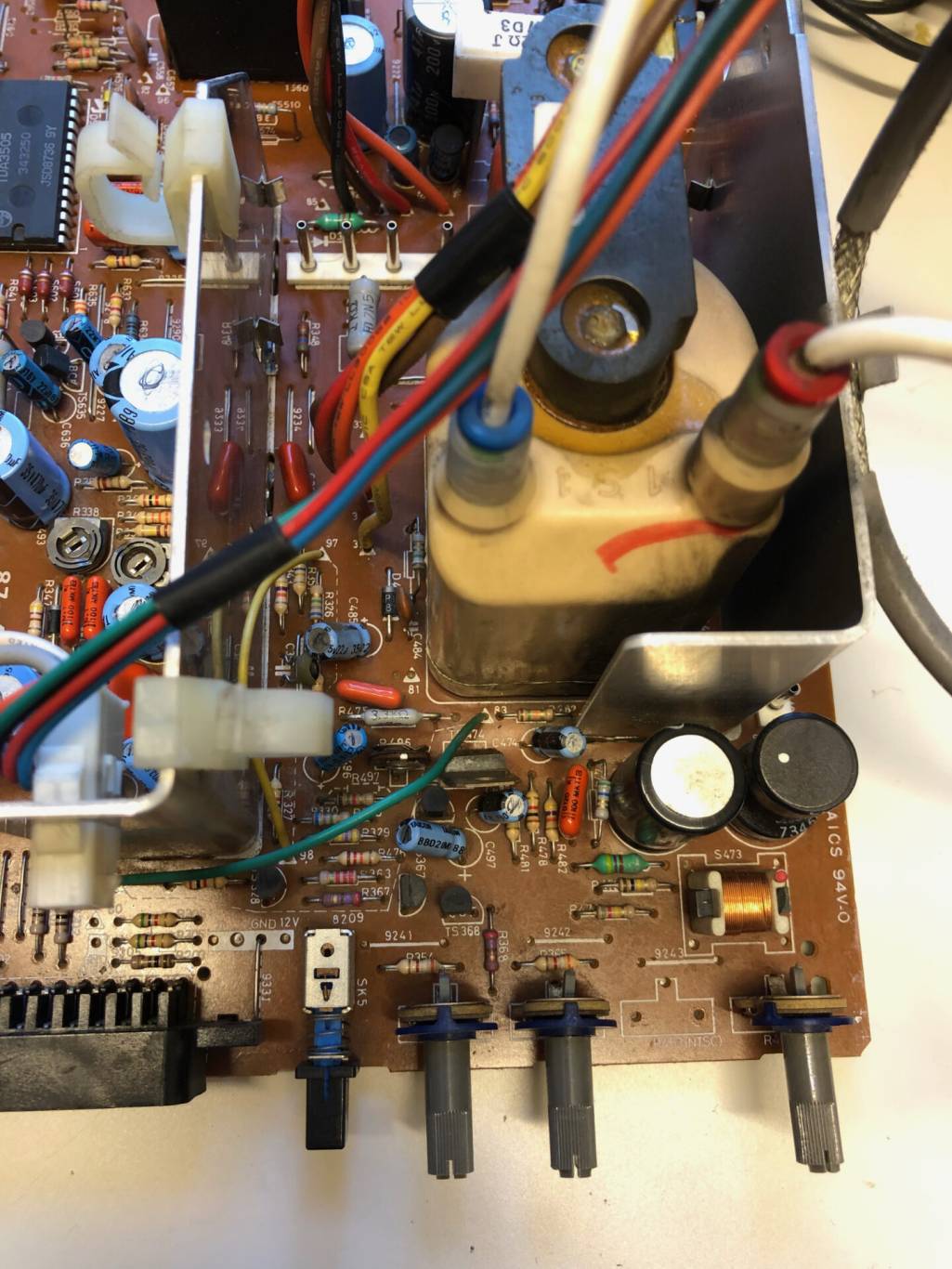

Commodore_2080_PAL_IMG_8713_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8712_Lars_Ove_Fossheim

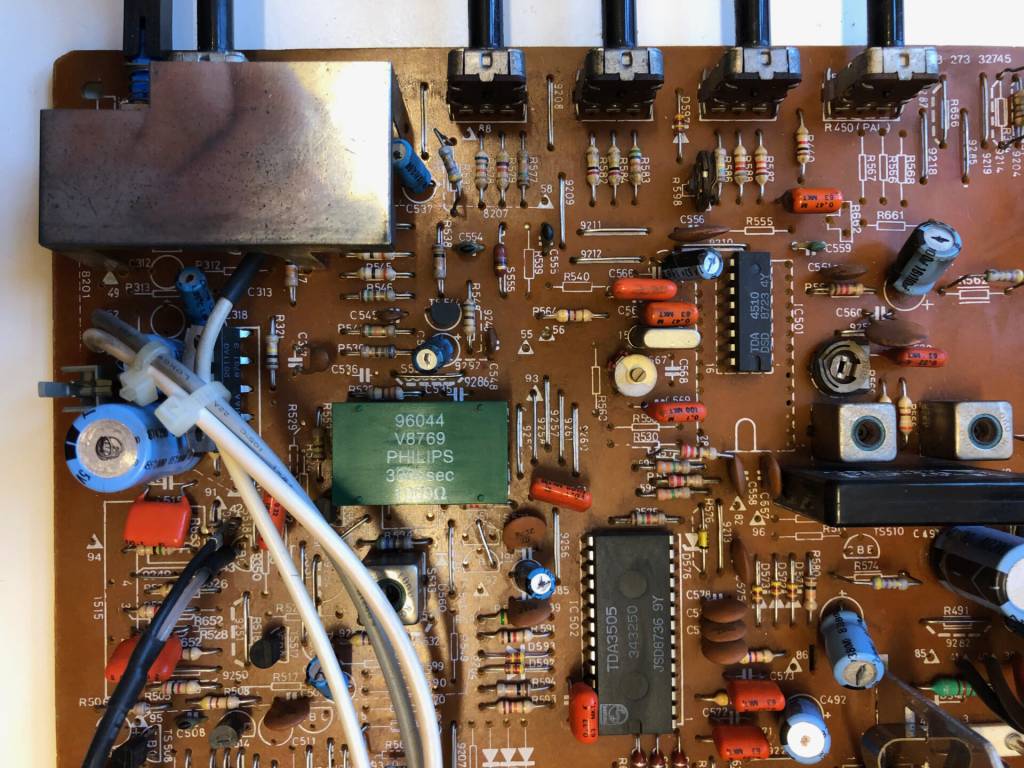

Commodore_2080_PAL_IMG_8710_Lars_Ove_Fossheim

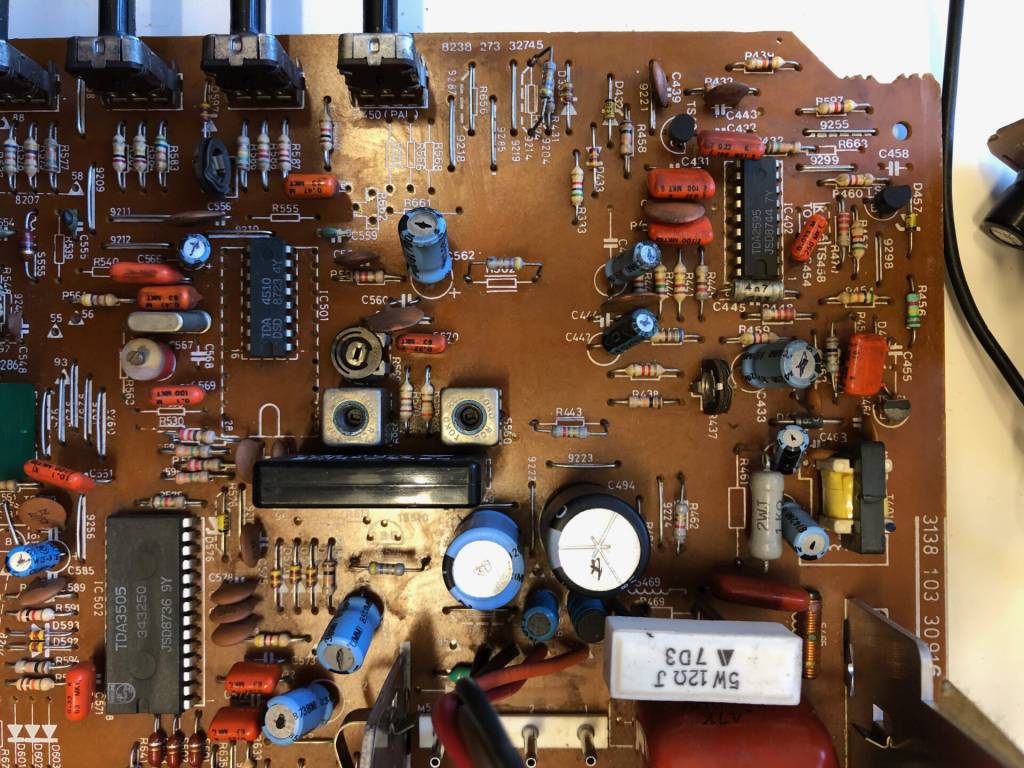

Commodore_2080_PAL_IMG_8709_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8708_Lars_Ove_Fossheim

Commodore_2080_PAL_IMG_8707_Lars_Ove_Fossheim

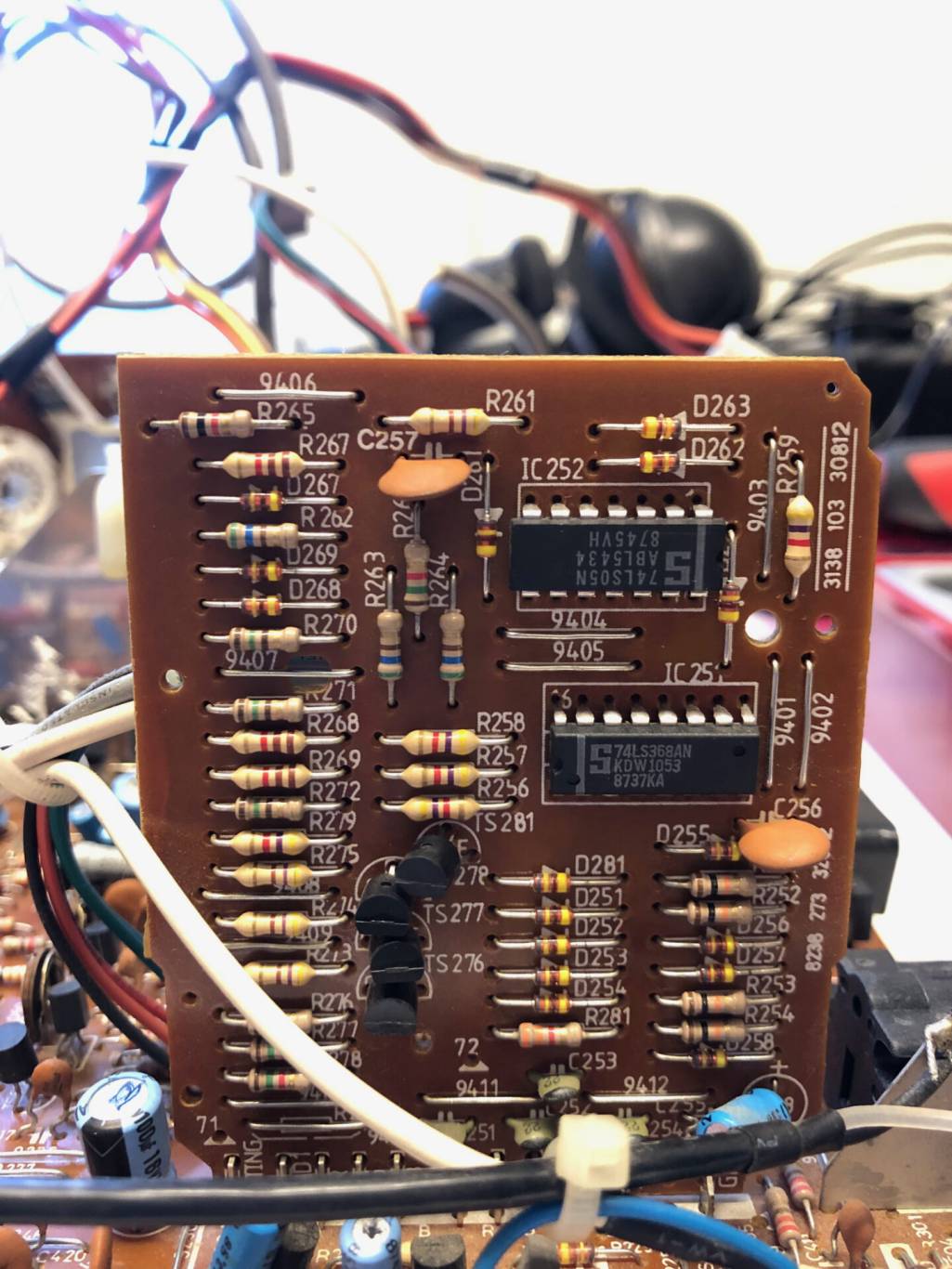

Commodore_2080_PAL_IMG_8706_Lars_Ove_Fossheim

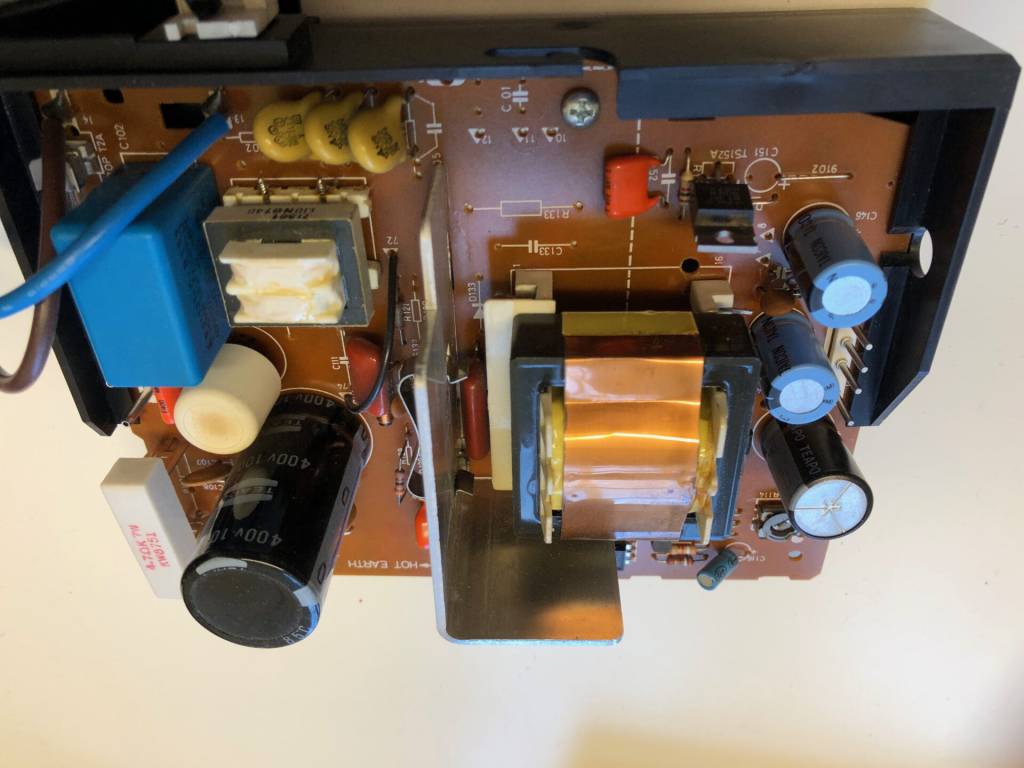

Commodore_2080_PAL_IMG_8705_Lars_Ove_Fossheim

Coleccción

Philips CM8833/16G
Modelo	CM8833
Versión	16G
S/N

DOCUMENTACIÓN

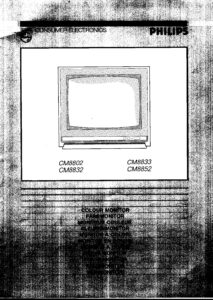

CM8802/CM8832/CM8833/CM8852 Manual

CM8802Descarga

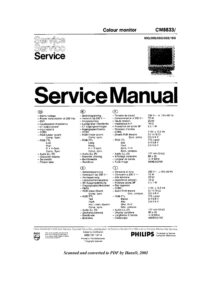

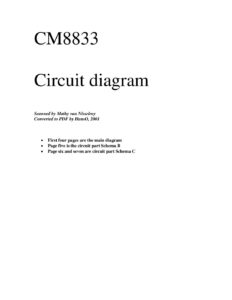

CM8833 Service Manual

philipscm8833smDescarga

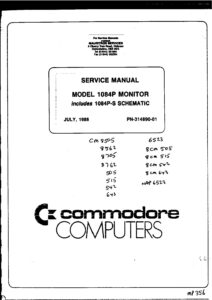

Service Manual Model 1084P Monitor

1084P_Service Manual_314890-01_(1988_Jul)Descarga

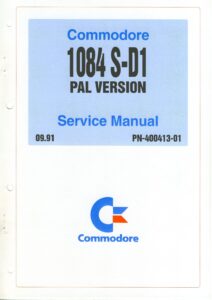

Commodore 1084 S-D1 PAL Version

1084S-D1_PAL_Service_Manual_400413-01Descarga

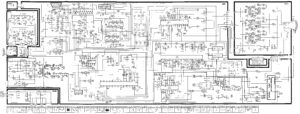

1084S-D Schematics

1084S-D_120V_SchematicDescarga

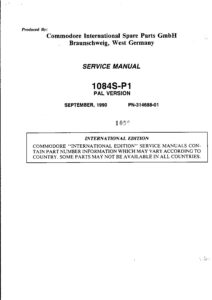

Service Manual 1084S-P1 PAL Version

1084S-P1_PAL_Service_Manual_314688-01Descarga

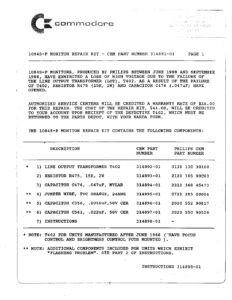

1084S-P Monitor Repair Kit

1084S-P_Monitor_Repair_Kit_314891-01Descarga

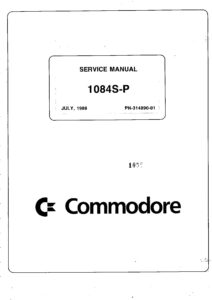

Service Manual 1084S-P

1084S-P_Service_Manual_314890-01Descarga

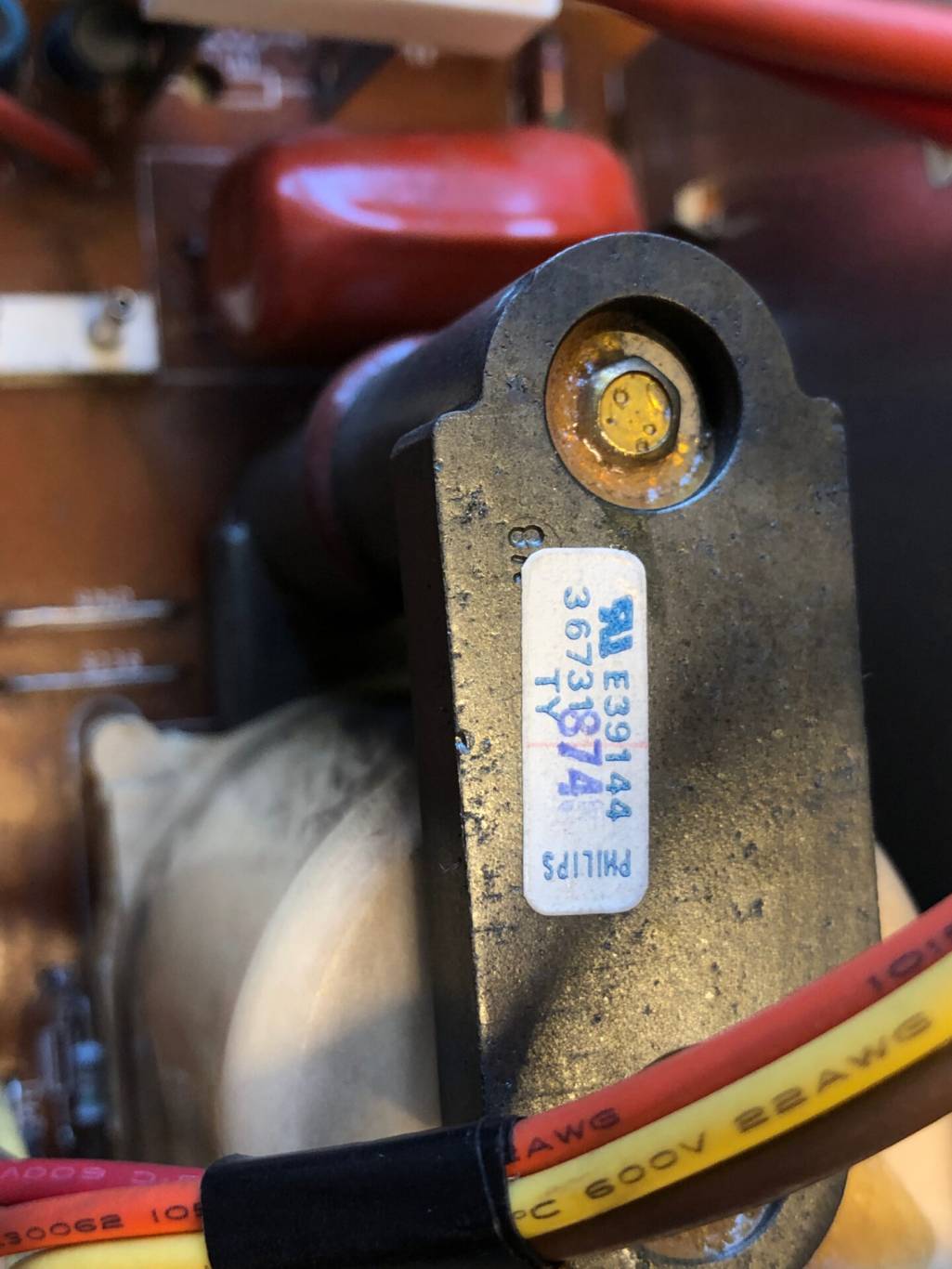

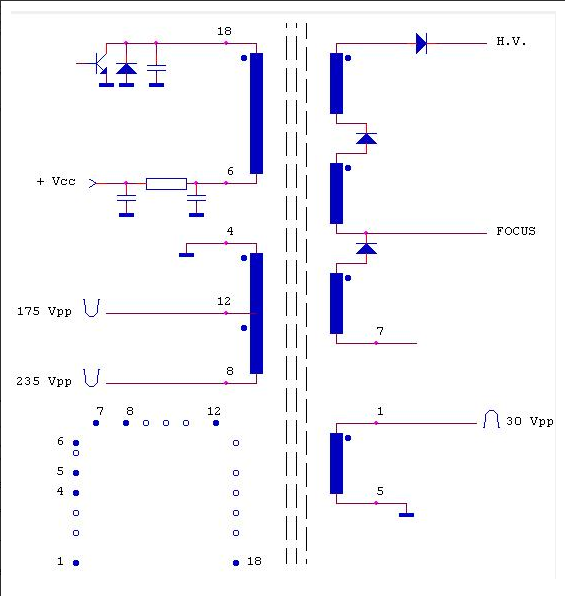

El Flyback está marcado como E39144 y 367317Y. La referencia que lo sustituye es la HR6489.

Ajustes realizados:

1. Salidas de la placa:
   • M1: 20 VAC, 19’5VAC
   • M2 tiene 4 pines, y de acuerdo al esquema el 4 es masa. Las tensiones que vienen en el esquema y las que he leído con el polímetro son:
     • M2.1 125V CC 125’2V CC
     • M2.2 25,5V CC 25’5V CC
     • M2.3 16,1V CC 17,7V CC
2. Medir la tensión entre el condensador C494 y GND, y ajustarla a 125V DC con el potenciometro R114. Esta tensión ha de ser lo más exacta posible.
3. Bajar potenciómetro screen del flyback. Subir el brillo, y ajustar el color.
4. Sólo una línea horizontal: fallo en el circuito de deflexión vertical, bien el TDA2653A o en los componentes asociados. Cambiado el TDA2653A junto con todos los condensadores de la placa.
5. Fallo en el color en la entrada de vídeo compuesto. TDA 4510 y TDA 3505: “Comprobar si las señales en los puntos de prueba #7 y #9 son correctas. Si en ambos puntos están bien, el sospechoso habitual sería el decodificador de color PAL, el TDA4510 (IC501); en cambio si la del punto #7 falla y la del punto #9 se ve de forma parcial, el problema podría también estar en el TDA4510 pero habría que revisar antes los siete componentes pasivos del filtro ubicado en el esquema entre R529 en el extremo izquierdo y C556 en el extremo derecho.”

https://dfarq.homeip.net/commodore-1084-monitor

TP-200

Este es el monitor que me compré conjuntamente con mi primer ordenador, un SVI-728 MSX. Es un monitor monocromo de fósforo naranja de 12″, que a día de hoy sigue funcionando.

No encuentro información sobre él, y la etiqueta con el número de serie se ha perdido…

VS0040/00

Monitor monocromo (fósforo verde) de 12″ y alta resolución, ya que soporta resoluciones de 256 y 512 pixels.

Este monitor solía venderse en conjunto con los MSX de Philips.

Características técnicas

Características técnicas
Modelo	VS-0040/00
Fabricante	Philips
Pais	Holanda
Video	CRT Monocromo (fósforo verde)
Audio	Mono
Tamaño pantalla	12″
Frecuencia V	50/60 Hz
Frecuencia H	15625 Hz ± 600 Hz
Resolución	920×300 pixels
Alimentación	230V AC, 30W
Conexiones	Entrada RCA video compuesto Entrada RCA sonido mono Conector auriculares
Controles	Volúmen Brillo y contraste Centrado horizontal y vertical Tamaño horizontal y vertical

Inventario

Philips VS0040/00
Modelo	VS0040
Versión	00
S/N	TY 06636015529
Funciona	SI

La última vez que lo usé funcionaba. Ahora sale una raya horizontal en la pantalla. Según la IA del navegador:

Cuando un monitor CRT muestra una línea horizontal, puede deberse a varios problemas. Uno de los posibles problemas es una soldadura fría en la etapa horizontal. También puede ser causado por un capacitor electrolítico agotado en la etapa vertical del monitor. Además, si el monitor solo muestra una línea horizontal y se resuelve al golpearlo o moverlo, puede indicar un problema con los condensadores o soldaduras en la etapa de deflexión vertical.

Para solucionar este problema, se recomienda primero revisar y posiblemente volver a soldar los componentes involucrados en la etapa vertical, como los condensadores electrolíticos y las soldaduras en el integrado de salida vertical. Si el problema persiste, puede ser necesario reemplazar estos componentes dañados.

He desoldado todos los condensadores y los dos transistores de las etapas vertical y horizontal. Los transistores están bien, y de los condensadores, 2 están fuera de rango y el 3º está mal (el comprobador lo reconoce como una resistencia). Los 3 están juntos en la zona de la etapa vertical. Tras cambiarlos, ya vuelve a verse bien.

La lista de condensadores:

Philips VS0040
C	uF	V	Comment
341	1	50
C	1,5	100	NP
202	4,7	25
435	4,7	100
507	4,7	25
527	4,7	160
207	10	16
208	10	16
343	10	25
301	22	16
407	22	35	Reemplazado
525	22	100
106	47	16
203	47	16
205	47	16
521	47	25
522	47	25
209	100	16
304	100	16
433	100	25	Reemplazado
434	220	25	Reemplazado
107	330	16
104	4700	25

DOCUMENTACIÓN

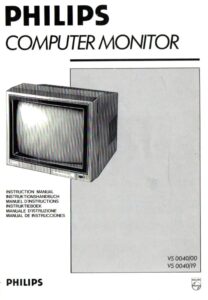

Instruction Manual

Philips VS0040 computer monitorDescarga

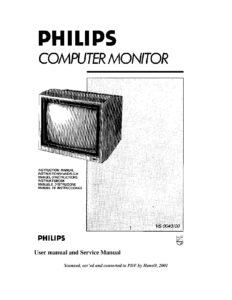

User Manual & Service Manual

philipsvs0040ugDescarga
