El Elektronika BK 0010.01 o BK 0010-01 es básicamente un BK 0010 con un teclado de tipo “mecánico”. Aunque en teoría esto representaba una mejora, el teclado inicial tenía bastantes deficiencias, ya que las teclas son propensas a atascarse, rebotan significativamente y se desgastan rápidamente. Posteriormente se sustituyó por un teclado mejorado.
La ROM se ha ampliado a 32KB, y el lenguaje de programación integrado se ha cambiado del FOCAL al Vilnius BASIC, una versión simplificada bastante optimizada del MSX BASIC, que compila los programas a código P antes de ejecutarlos. Por este motivo los programas corren algo más rápido que otras implementaciones de BASIC. También incluye un software generador de caracteres en la ROM.
Aunque en ROM viene el Vilnius BASIC, el lenguaje FOCAL no se ha abandonado, si no que se proporcionaba como un cartucho ROM conectable en el Q-Bus. Además de programarse en BASIC, es también posible escribir programas en ensamblador del PDP-11 o en código máquina.
Características técnicas
| Electronika BK 0010-01 | |||
|---|---|---|---|
| Nombre | BK 0010-01 | ||
| Fabricante | NPO Elektronika | ||
| Pais | USSR | ||
| Año | 1985-1993 | ||
| Teclado | 92 teclas con Cirílico. | ||
| CPU | К1801VМ1 @ 3MHz | ||
| RAM | 32KB, 16KB utilizados como frame buffer | ||
| ROM | 32KB | ||
| Lenguaje integrado | Vilnius BASIC FOCAL en cartucho ROM Ensamblador/código máquina PDP-11 | ||
| Modos de Texto | |||
| Modos Gráficos | 512×256@ blanco/negro o 256×256 @ 4 colores | ||
| Sonido | Ninguno. Externamente módulo Covox. | ||
| Puertos de E/S | Video, RS-232, Tape Recorder, QBUS | ||
| Alimentación | Externa | ||
| Periféricos | Tape recorder FDD HDD Mice Joystick Printer Sound synthesizers | ||
Los accesorios disponibles para el BK 0010-01 se diferenciaban en el conector de expansión al que se conectaban. Hay que tener cuidado ya que los dos conectores son iguales.
- MPI expansion connector:
- IRPS (ИРПС): Adaptador serie que permite conectarse a un ordenador DVK (ДВК) mediante la LAN KUVT-86 (КУВТ-86) para uso educacional en colegios.
- KLS (КЛС): Controlador de red de área local a 57.600 baudios.
- KMK: Mono channel controller that connects to the School-001 (ШКОЛОК-0011) network at 57600 baud.
- KNGMD (КНГМД): Interfaz de floppy disk drive que permite conectar una unidad de discos de 5.25″.
- KRMP (КРМП): A teacher workplace controller that connects a drive via KNGMD and a school network via KMK.
- Minstrel (менестрель): Procesador de sonido simple.
- MSTD (МСТД, Monitor System of Test Diagnostics): Cartucho con varios test de diagnósticos. La versión para el BK-0010.01 incluye también el lenguaje de programación FOCAL.
- RAM: 32KB de memoria RAM adicional.
- UP connector:
- Joystick: diseñado por la propia Elektronicka (Электроника).
- KM: Permite conectar un ratón y una impresora diseñada por “Mars” (the Federal State Unitary Enterprise “Moscow Experimental Design Bureau”).
- KM10: Permite solo conectar un ratón. No incluye soporte para la impresora.
- KPU (КПУ): Connected a printer via the IFSP (ИРПР) radial parallel interface.
COLECCIÓN
Tengo dos BK 0010-01. Uno en caja con 3 manuales, fuente de alimentación, cables y dos “cartuchos”. Tras hacer un cable DIN-5 (RGB o TV Color) a Euroconector, la salida en pantalla se ve muy bien. Y evidentemente, funciona.
El otro enciende, pero saca como un tercio superior de la pantalla de caracteres raros…
Colección
Elektronika BK 0010.01 | |||
|---|---|---|---|
| Modelo | BK 0010.01 | ||
| P/N | |||
| S/N | 7844 | ||
| Funciona | NO | ||
| Caja | 0 | ||
| Estado | 6 | ||
| Comentario | Al encenderlo muestra caracteres en el tercio superior de la pantalla. | ||
Elektronika BK 0010.01 | |||
|---|---|---|---|
| Modelo | BK 0010.01 | ||
| P/N | |||
| S/N | 6022 | ||
| Funciona | SI | ||
| Caja | 6 | ||
| Estado | 8 | ||
| Comentario | Con 3 manuales (en ruso), cables, fuente de alimentación, 2 cintas de cassette y 2 cartuchos: .- Cartucho P/N 3.069.007: MSTD (МСТД, Monitor System of Test Diagnostics) .- BK0010 xxx HArpy30K | ||
DOCUMENTACIÓN

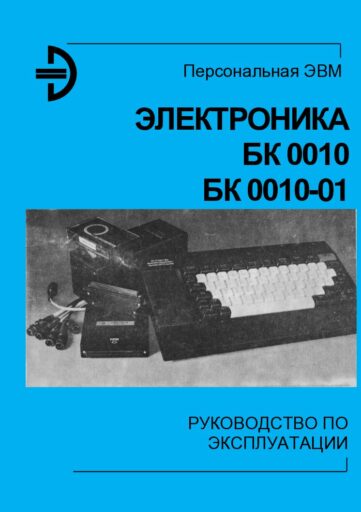

Elektronika BK0010 & BK0010-1 Instruction manual

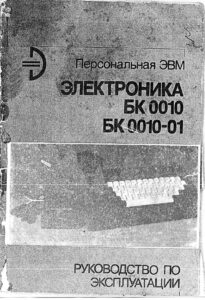

Elektronika BK 0010-01, BK 0010 Manual

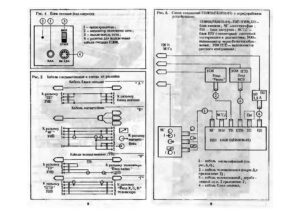

BK 0010-01 Official Schema

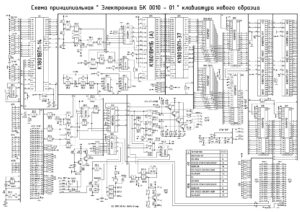

BK 0010-01 Unofficial Schema
Pinouts
El BK 0010-01 utiliza conectores DIN-5 en todos los puertos: alimentación, salida de vídeo monocromo y color RGB , y el conector de cassette:
Power supply (БП)
4+2 <----- GND
5+3 <----- +5V DC
Los pines 4 y 2, y 5 y 3 van unidos. La fuente debe de proporcionar por lo menos 1'5A. Se recomienda utilizar siempre una fuente regulada.Monochrome TV (ТВ)
1 -----> +5V output
2 -----> video signal ground
4 -----> video signal output (1Vpp±30% into 75Ω±5%)
3 ---+
| pins 3&5 must be joined together
5 ---+
Los pines 3 y 5 deben de unirse juntos en el conector para que el BK 0010 detecte que se ha conectado un monitor monocromo. La señal de video compuesto es compatible PAL.Color TV (ЦТВ)
1 -----> sync signal output (negative polarity, 0.7-1.3V into 75Ω±5%)
2 -----> GND
3 -----> R output (red, positive polarity, 1Vpp±30% into 75Ω±5%)
4 -----> B output (blue, positive polarity, 1Vpp±30% into 75Ω±5%)
5 -----> G output (green, positive polarity, 1Vpp±30% into 75Ω±5%)
Estas salidas RGB pueden conectarse a un Euroconector:
pin 1 -> pin 20 (sync)
pin 2 -> pins 5,9,13,14,18 (GND)
pin 3 -> pin 15 (red)
pin 4 -> pin 7 (blue)
pin 5 -> pin 11 (green)
Then connect pin 1 from the mono TV output (ТВ) to pin 16 (blanking) via a 100Ω resistor to automatically select RGB mode on the TV when the SCART cable is plugged in.Audio cassette tape drive (МГ)
1 ---+
| control of tape drive on/off switch (0.01-0.15A at 30-127V max)
4 ---+
2 -----> ground
3 <----- audio input (1.1-1.7V into 47kΩ)
5 -----> audio output (1.1-1.7V into 47kΩ)
Para cargar programas en el BK 0010, es suficiente con conectar únicamente los pines 2 y 3.
