El Didaktik M es una ordenador perteneciente a la familia de ordenadores Didaktik diseñado y fabricado por la cooperativa Didaktik Skalica. Es un ordenador compatible, más que un clon, con el Sinclair ZX-Spectrum. El Didaktik M fue el sucesor del Didaktik Gama y fue sustituido por el Didaktik Kompakt.
El Didaktik M es compatible a nivel software con el ZX-Spectrum, aunque puede que algunas aplicaciones no funcionen, debido a usar una ROM diferente y una ULA Ангстрем Т34ВГ1 (Angstrem T34VG1) rusa, que es compatible con la ULA de Ferrant. Esta ULA, que en la versión de exportación está etiquetadad como ULA1, provoca que la pantalla sea cuadrada, y además hace algunas señales cambien en el conector de ampliación.
Físicamente incluye un total de 64KB de RAM, pero sólo se utilizan 48KB, ya que la ROM ocupa los 16KB más bajos del espacio de direcciones que puede utilizar el Z80. También incluye dos puertos de joystick, uno de tipo Kempston y el otro de tipo ZX Interface 2, así como una salida de video compuesto.
El integrado T34VG1 incluye una gran parte de la circuitería de video de un compatible ZX Spectrum, lo que reduce drásticamente el número de integrados necesarios a sólo 15, incluyendo el procesador, la ROM y los 8 integrados de la RAM.

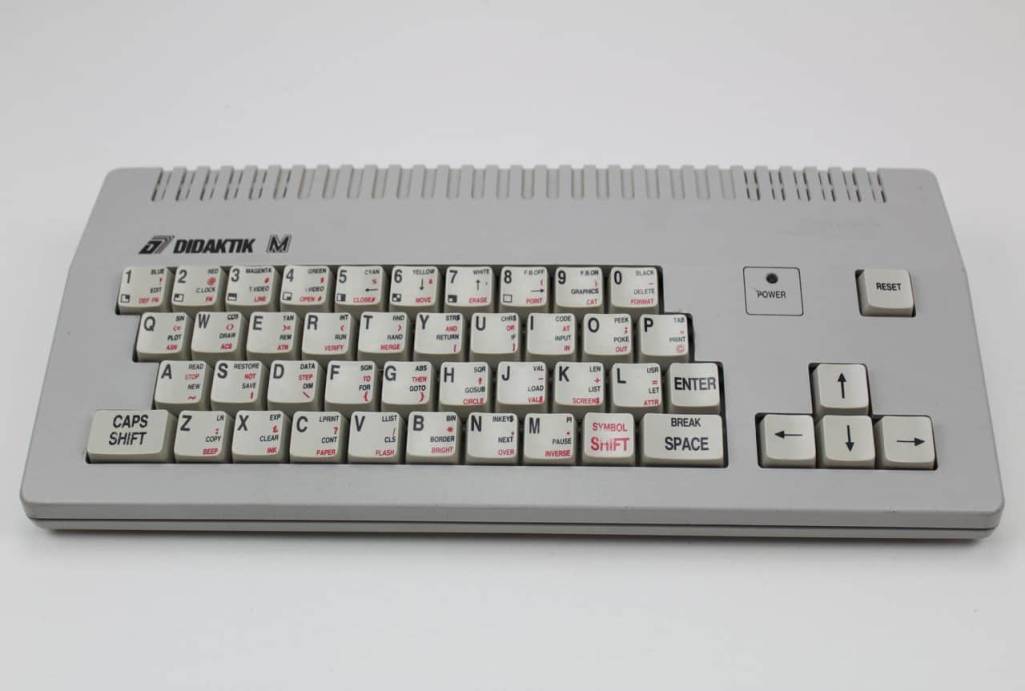

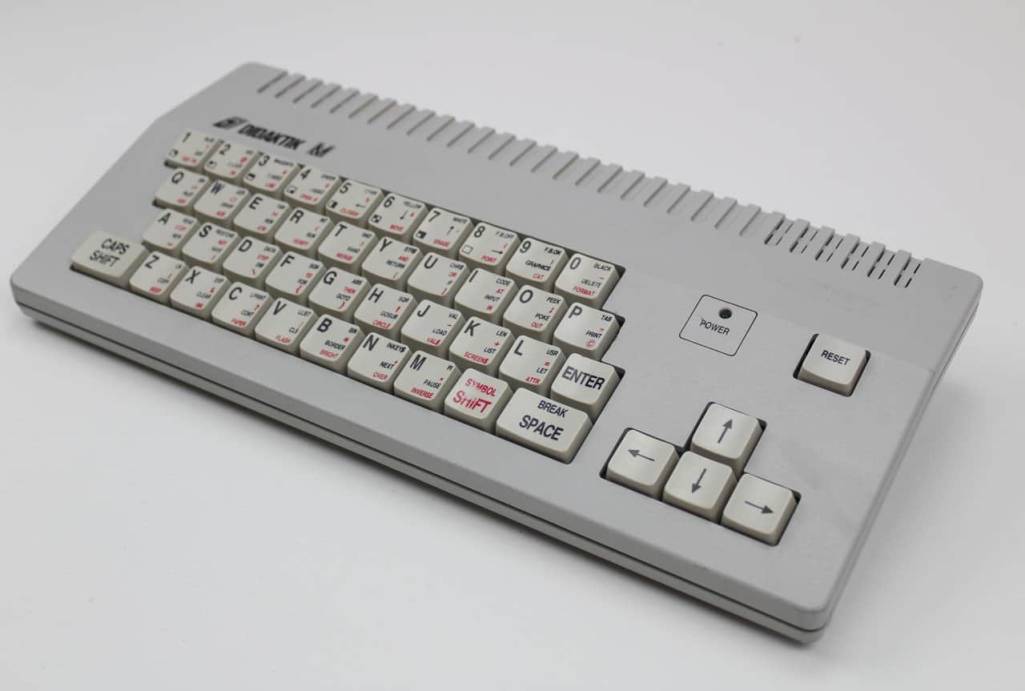

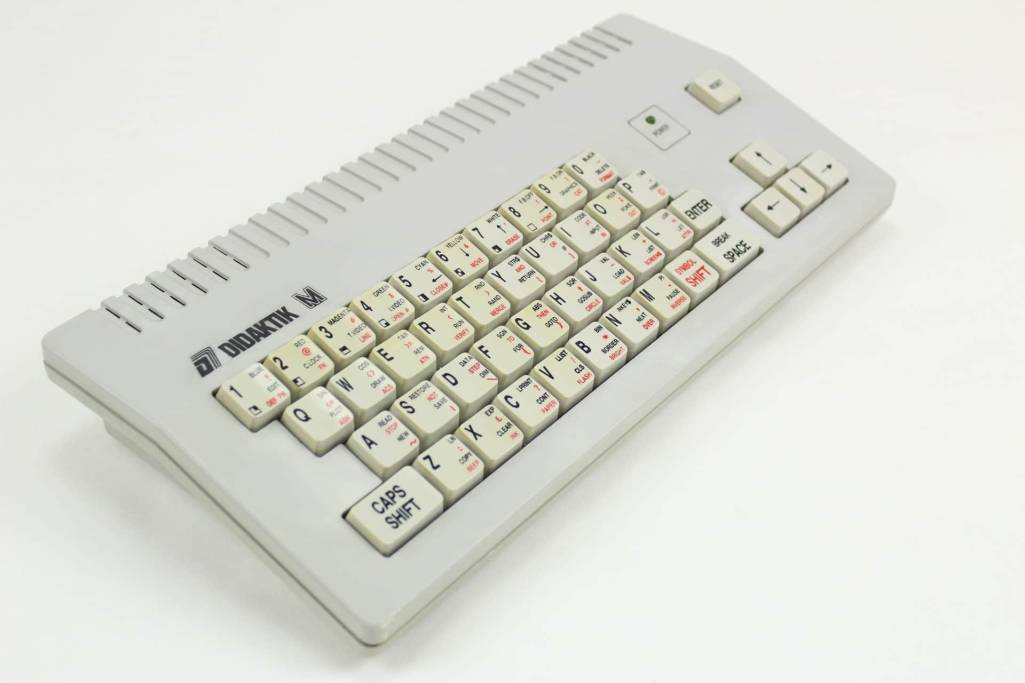

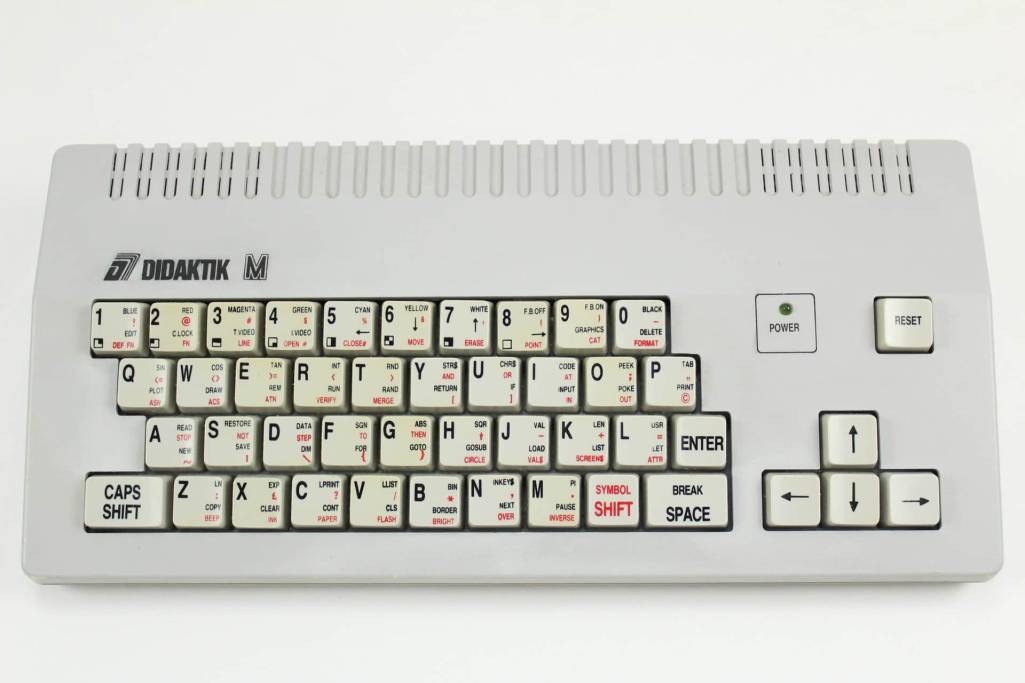

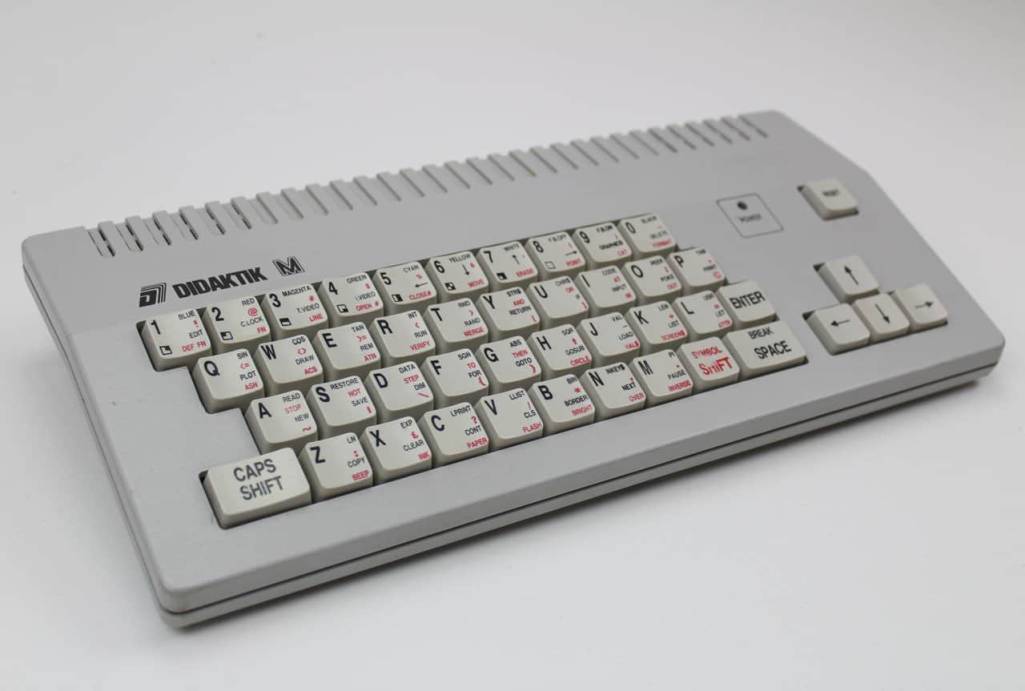

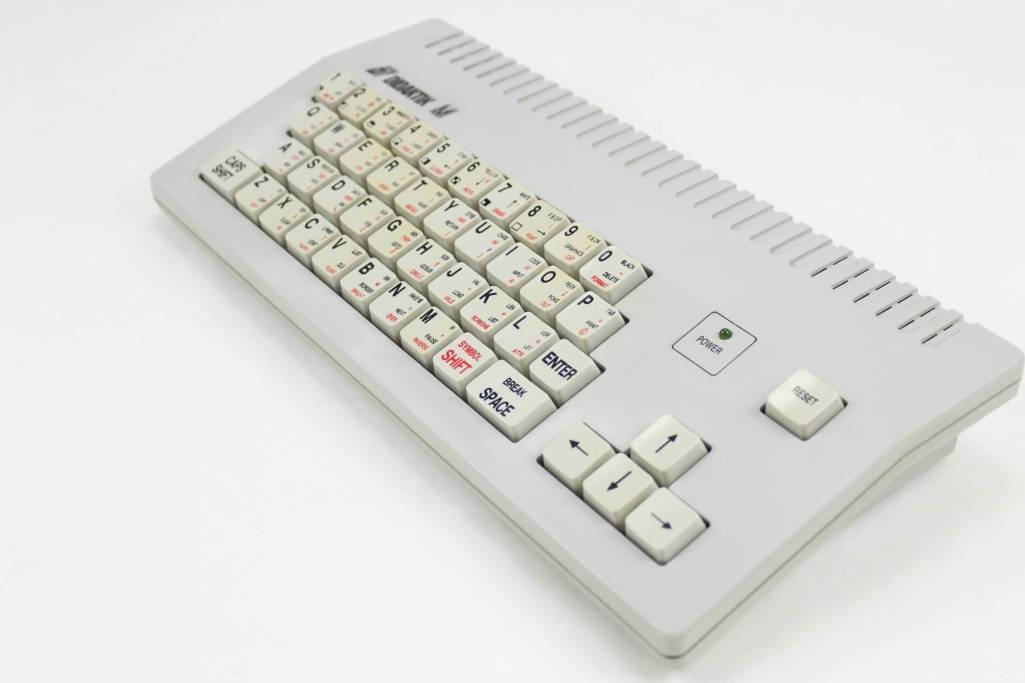

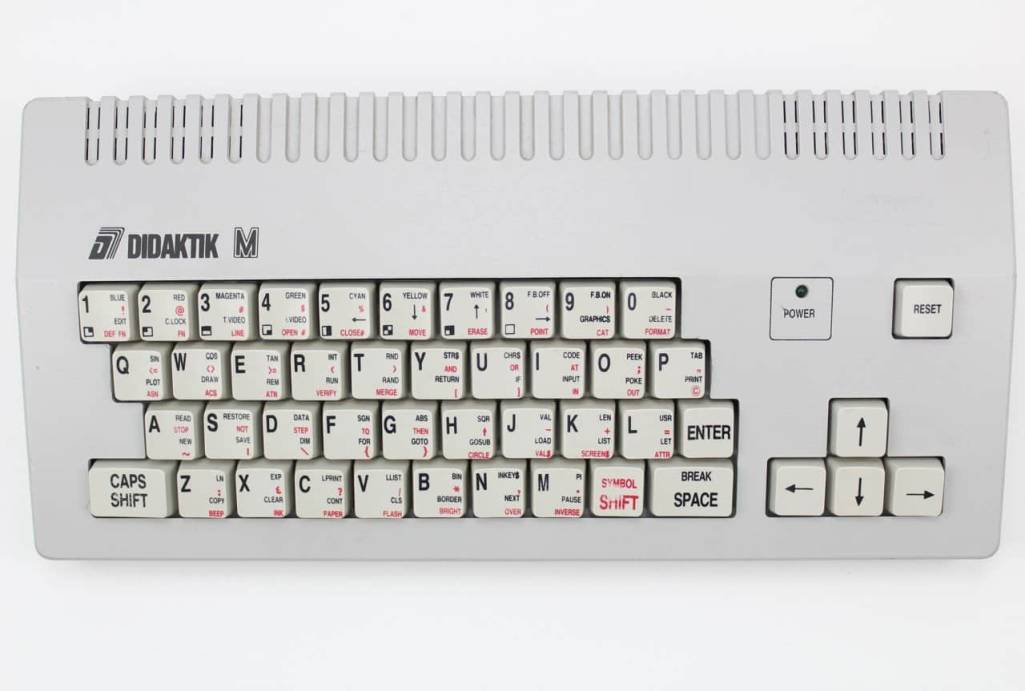

El teclado del Didaktik M tiene teclas separadas para las flechas del cursor, y una tecla de “Reset”. Para evitar reinicios indeseados, se tiene que pulsar conjuntamente con la tecla de Mayúsculas.
         |
| Fte: https://www.clous.cz |
Oficialmente existen dos variantes del Didaktik M que son idénticas externamente. A simple vista se distinguen en el mensaje que muestran en pantalla al encender, pero internamente se diferencian en la conexión del teclado, en la implementación de circuitos de vídeo y en los integrados de RAM utilizados:
- Didaktik M 1990: utiliza 8 integrados 4164 (DRAM 64K x 1bit: 64KB en total) y los integrados utilizados en la parte del vídeo son LM1886 o LM1889.
- Didaktik M 1991: utiliza 2 integrados 21464 (DRAM 64K x 4bit), y un MC1377 como generador de la señal de video .
Algunos coleccionistas consideran que existen otras dos variantes del Didaktik M, denominadas Didaktik M 1992 y Didaktik M 1993, aunque solo son Didaktik M 1991 con cambios en la ROM.
| Especificaciones técnicas | |||
|---|---|---|---|
| Nombre | Didaktik M | ||
| Fabricante | Didaktik Skalika | ||
| Pais | Checoslovaquia | ||
| Año | 1990-1993 | ||
| Teclado | |||
| Procesador | Zilog Z80A @ 4 MHz | ||
| Procesador Gráfico | Angstrem T34VG1 | ||
| Procesador Sonido | |||
| RAM | 48KB | ||
| ROM | 16KB | ||
| Lenguaje integrado | ZX-Spectrum BASIC | ||
| Modos de Texto | |||
| Modos Gráficos | |||
| Sonido | |||
| Puertos de E/S | |||
| Alimentación | Externa | ||
| Periféricos | |||
COLECCIÓN
Tengo un Didaktik M con su fuente original. Funciona perfectamente. El ordenador es una versión Didaktik M 1990. También el número de serie indica que es un ordenador fabricado en Noviembre de 1990.
| Didaktik M | |||
|---|---|---|---|
| Modelo | U9334 | ||
| S/N | NOVEMBER 9011 4653 | ||
| Funcionamiento | SI | ||
| Comentario | Versión Didaktik M 1990 | ||
