Esta página contiene los clones de ZX-Spectrum que poseo, cantidad que ha crecido gracias a la donación de mi amigo Nacho. Muchos de ellos son de la ex Unión Soviética y de sus países satélite. Para identificar algunos de los clones de la antigua Unión Soviética he utilizado estas webs:
http://users.atw.hu/zxspectrum/zx_clone_identification_en.htm
De momento no están todos los que tengo..
ACCEPT

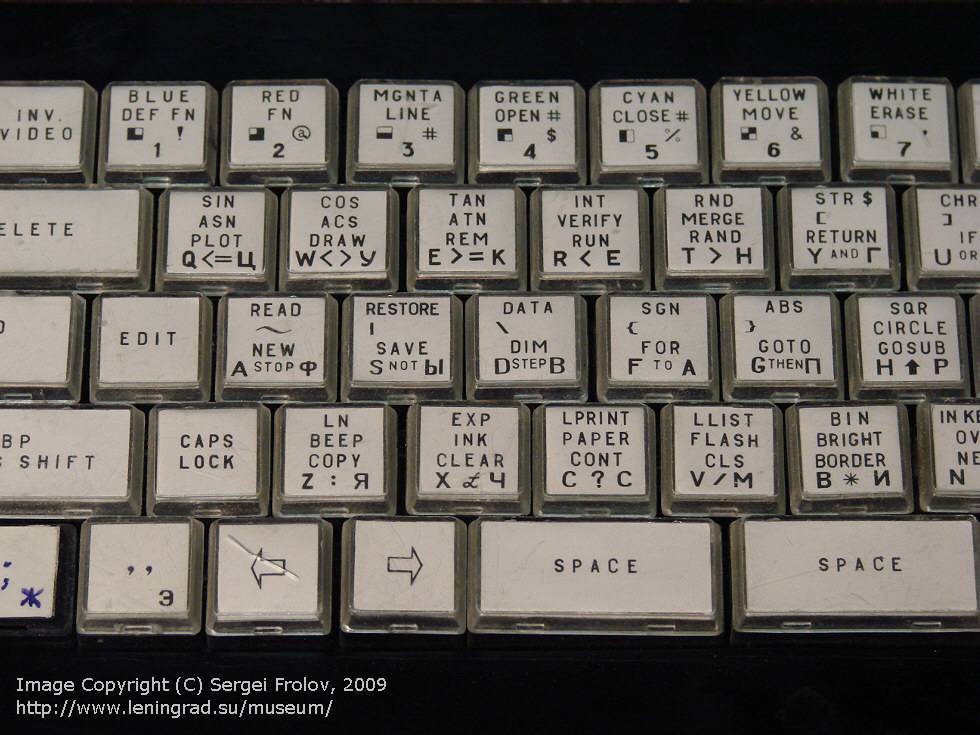

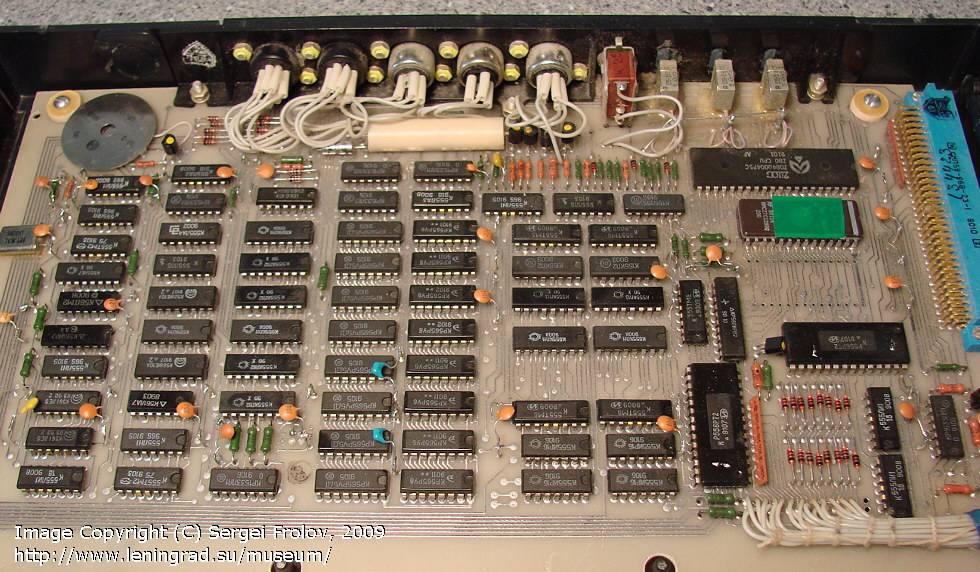

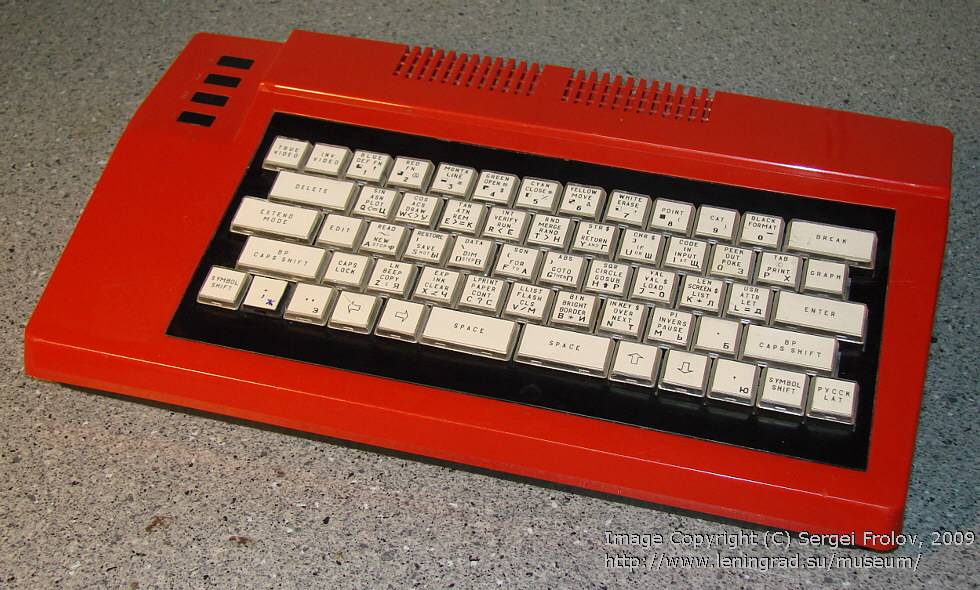

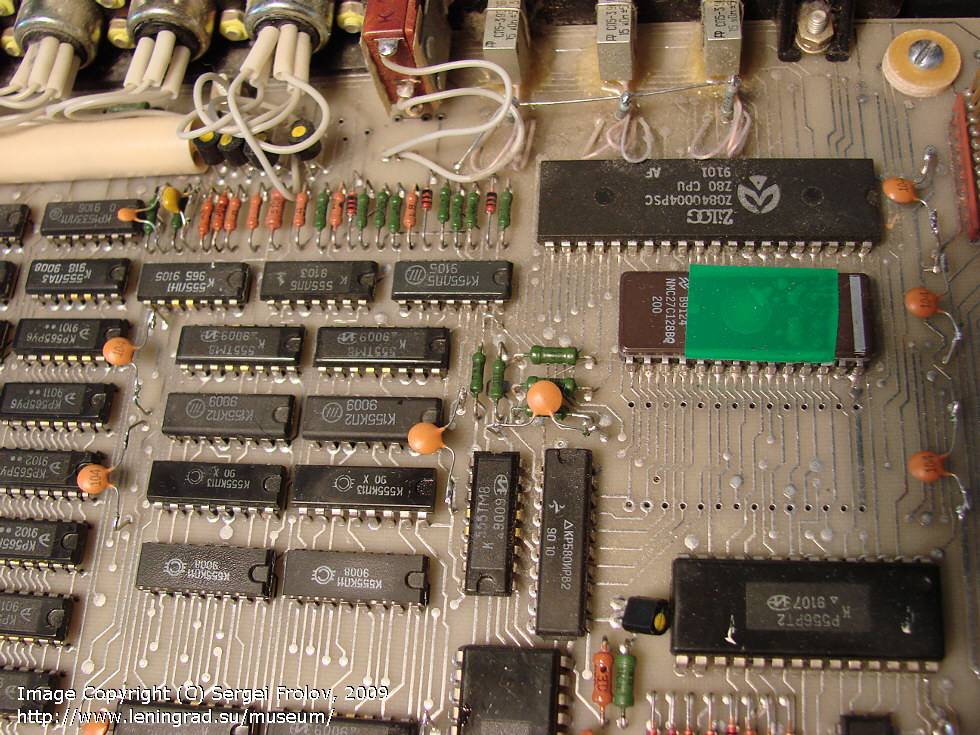

BPK Delta-CA
El Delta (Дельта) es una serie de ordenadores, clones del ZX-Spectrum, del que se fabricaron diferentes versiones en diferentes fábricas a principios de los 90. El Delta-CA o Delta SA (Дельта-CА) fue fabricado principalmente en la Agrupación de Producción “Pribor” de Kursk, mientras que otras versiones como el Delta-S se fabricaron en Cheboksary y quizás también en Zelenograd.
Los modelos “C” y “CA” difieren en el diseño de la carcasa, pero utilizan la misma fuente de alimentación y el mismo manual. Como ocurre con muchos modelos fabricados en la URSS, se produjeron versiones ligeramente diferentes en función de la versión y del lugar de fabricación.
 |
| Delta CA Fte: Soviet Digital Electronics Museum |
Del Delta-CA sólo se conoce una variante, aunque estuvo disponible por lo menos en dos colores, blanco y rojo. Para adaptarlo al ruso, se ha modificado el firmware, añadiendo una tecla de cambio de idioma. La línea que muestra en pantalla al encender el ordenador es:
(C) Delta 1990
Aunque, parece que la salida estándar del ZX-Spectrum (Sinclair research LTD 1982) se ha conservado en la versión fabricada en Cheboksary. Además la modificación del firmware para adaptarlo al ruso ha afectado la compatibilidad con los programas, por lo que alrededor del 30% de los programas del Spectrum no funcionan, cosa que indican en el manual.
| BPK Delta-CA | |||
|---|---|---|---|
| Modelo | Delta-CA o Delta SA (Дельта-CА) | ||
| Fabricante | BPK | ||
| País | URSS | Año | |
| S/N | |||
| Funciona | SI | ||
| Estado | |||
| Caja | F15 | ||
| Accesorios | Fuente de Alimentación | ||
| Comentario | Regalo de Nacho | ||
COMPOSITE PERSONAL COMPUTER
Czerweny CZ Spectrum
El Czerweny CZ Spectrum es un clon con licencia del Sinclair ZX Spectrum, fabricado por la empresa argentina Czerweny Electrónica entre 1986 y 1987. El CZ Spectrum utiliza el mismo teclado de goma y el mismo chip ULA de Ferranti que el Spectrum. Presenta algunas mejoras con respecto al original como:
- Un botón de reset.
- Dos conectores de joystick compatibles con dispositivos Sinclair.
- Salida de video compuesto, además del modulador de RF estándar, compatible con el sistema de TV argentino: PAL-N.
En 1987 apareció el CZ Spectrum +, una copia del ZX-Spectrum +. Como la producción se había detenido al arder la fábrica de Czerweny en 1986, estos equipos nuevos debieron ser fabricados por la empresa denominada C. M. & M.
| Czerweny CZ Spectrum | |||
|---|---|---|---|
| Modelo | CZ Spectrum | ||
| Fabricante | Czerweny Electrónica S.A. | ||
| País | Argentina | Año | 1984 |
| S/N | GK 21577 | ||
| Funciona | |||
| Estado | |||
| Caja | |||
| Accesorios | |||
| Comentario | Regalo de Nacho | ||
Didaktik M
El Didaktik M es una ordenador perteneciente a la familia de ordenadores Didaktik, diseñado y fabricado por la cooperativa Didaktik Skalica. Estrictamente hablando, es más un ordenador compatible con el Sinclair ZX-Spectrum que un clon. El Didaktik M fue el sucesor del Didaktik Gama y fue sustituido por el Didaktik Kompakt.
El Didaktik M es compatible a nivel software con el ZX-Spectrum, aunque puede que algunas aplicaciones no funcionen, ya que utiliza una ROM diferente y una ULA diseñada en la URSS, una Angstrem T34VG1 (Ангстрем Т34ВГ1) y que es compatible con la ULA de Ferrant. Esta ULA, que en la versión de exportación está etiquetada como ULA1, provoca que la pantalla sea cuadrada, y además hace algunas señales cambien en el conector de ampliación.
Físicamente incluye un total de 64KB de RAM, pero sólo se utilizan 48KB, ya que la ROM ocupa los 16KB más bajos del espacio de direcciones que puede utilizar el Z80. También incluye dos puertos de joystick, uno de tipo Kempston y el otro de tipo ZX Interface 2, así como una salida de video compuesto.
El integrado T34VG1 incluye una gran parte de la circuitería de video de un compatible ZX Spectrum, lo que reduce drásticamente el número de integrados necesarios a sólo 15, incluyendo el procesador, la ROM y los 8 integrados de la RAM.
El teclado del Didaktik M tiene teclas separadas para las flechas del cursor, y una tecla de “Reset”, que para evitar reinicios indeseados, se tiene que pulsar conjuntamente con la tecla de mayúsculas.
 |
| Fte: https://www.clous.cz |
Oficialmente existen dos variantes del Didaktik M que son idénticas externamente. A simple vista se distinguen en el mensaje que muestran en pantalla al encender, pero internamente se diferencian en la conexión del teclado, en la implementación de circuitos de vídeo y en los integrados de RAM utilizados:
- Didaktik M 1990: utiliza 8 integrados 4164 (DRAM 64K x 1bit: 64KB en total) y los integrados utilizados en la parte del vídeo son LM1886 o LM1889.
- Didaktik M 1991: utiliza 2 integrados 21464 (DRAM 64K x 4bit), y un MC1377 como generador de la señal de video .
Algunos coleccionistas consideran que existen otras dos variantes del Didaktik M, denominadas Didaktik M 1992 y Didaktik M 1993, aunque solo son Didaktik M 1991 con modificaciones en la ROM para corregir errores.
| Didaktik M | |||
|---|---|---|---|
| Modelo | U9334 | ||
| Fabricante | Didaktik Skalika | ||
| País | Checoslovaquia | Año | 1990 |
| S/N | NOVEMBER 9011 4653 | ||
| Funciona | Si | ||
| Estado | |||
| Caja | |||
| Accesorios | Fuente de alimentación externa | ||
| Comentario | Versión Didaktik M 1990 | ||
Tengo un Didaktik M con su fuente original. Ha funcionado perfectamente a la primera, y es una versión Didaktik M 1990. En el número de serie aparece que ha sido fabricado en Noviembre de 1990.

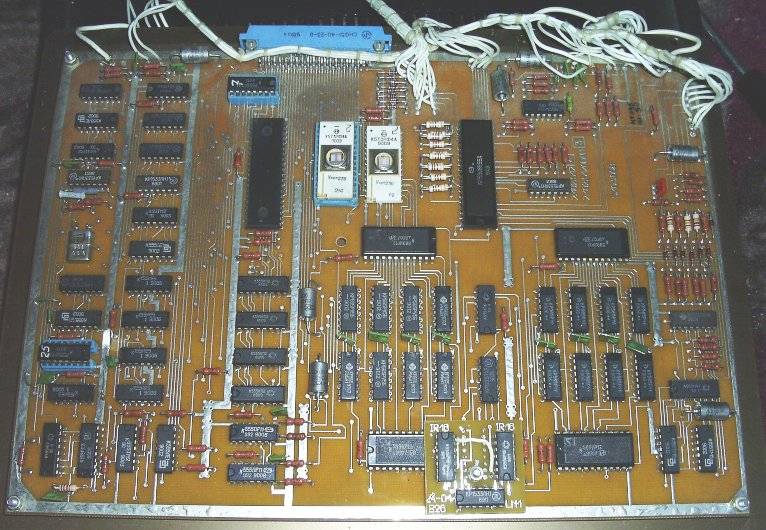

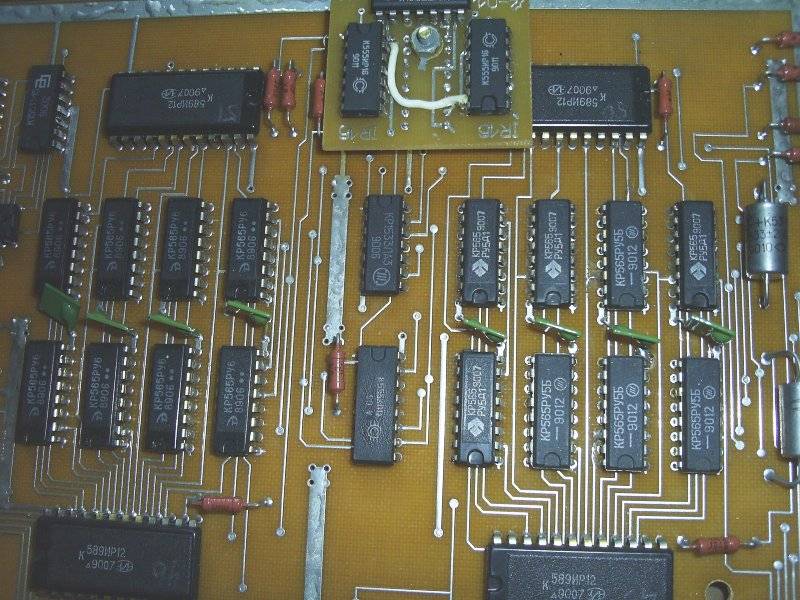

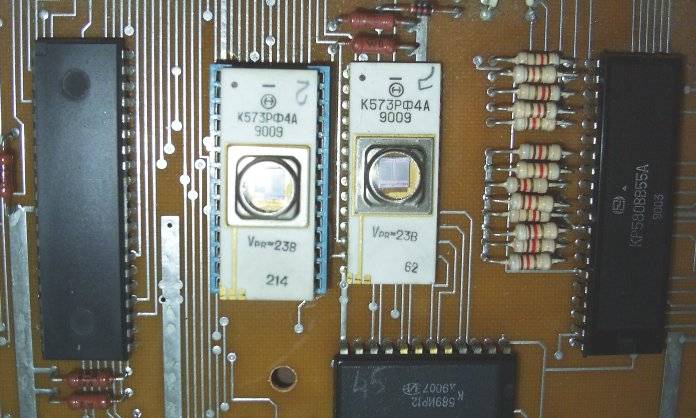

DUBNA-48K
El Dubna 48K (en ruso Дубна 48К) es un clon del ZX-Spectrum 48K, fabricado por Tensor (Тензор) (una fábrica de instrumentos) en la ciudad de Dubna, cercana a Moscú, de la que coge el nombre. Las características diferenciadoras con el Sinclair original son la incorporación de un puerto serie RS-232, y el uso de un procesador clon del Z80, el MME 80A a que funciona a 1,875 MHz, casi la mitad de la frecuencia utilizada en el ZX-Spectrum. Esta baja velocidad de reloj requirió modificar la ROM, especialmente las rutinas de acceso al cassette.
Esta baja velocidad de reloj redujo la compatibilidad con el software del Spectrum, ya que muchos juegos eran muy lentos y aquellos que usaban sus propias rutinas de carga no se podían cargar.
El Dubna 48K fue lanzado en 1987, aunque algunas fuentes apuntan a 1988 o 1991 como la fecha en la que se inició la producción. El lenguaje integrado es compatible con el Sinclair BASIC. El ordenador se fabrico en dos versiones: la primera en una carcasa metálica y la segunda en 1992 en plástico. Estuvo disponible en tres colores: amarillo, gris o negro.
| Dubna 48K | |||
|---|---|---|---|
| Modelo | Dubna 48K | ||
| Fabricante | Tensor (TТензор) | ||
| País | U.R.S.S | Año | 1987, 1988 o1991 |
| S/N | 4064-D4-91 | ||
| Funciona | |||
| Estado | |||
| Caja | 0 | ||
| Accesorios | Fuente de alimentación Dubna Televisión Adapter (S/N: 4120 04-91) | ||
| Comentario | Regalo de Nacho | ||
DESCONOCIDOS
| Nombre | |||
|---|---|---|---|
| Modelo | 01 Zero ??? O01 | ||
| Fabricante | |||
| País | U.R.S.S. | Año | 1993 |
| S/N | 12239 | ||
| Funciona | |||
| Estado | |||
| Caja | |||
| Accesorios | Fuente de alimentación Cables Manual (fotocopiado??) | ||
| Comentario | Por el manual, parece que fue fabricado en San Petersburgo en 1993 En la carcasa lleva en relieve un “O 01” o “0 01“ Regalo de Nacho | ||
| Nombre | |||
|---|---|---|---|
| Modelo | Sin marca ni modelo | ||
| Fabricante | |||
| País | U.R.S.S. | Año | |
| S/N | Sin S/N | ||
| Funciona | |||
| Estado | |||
| Caja | |||
| Accesorios | Fuente de alimentación Cables Manual (fotocopiado??) | ||
| Comentario | |||

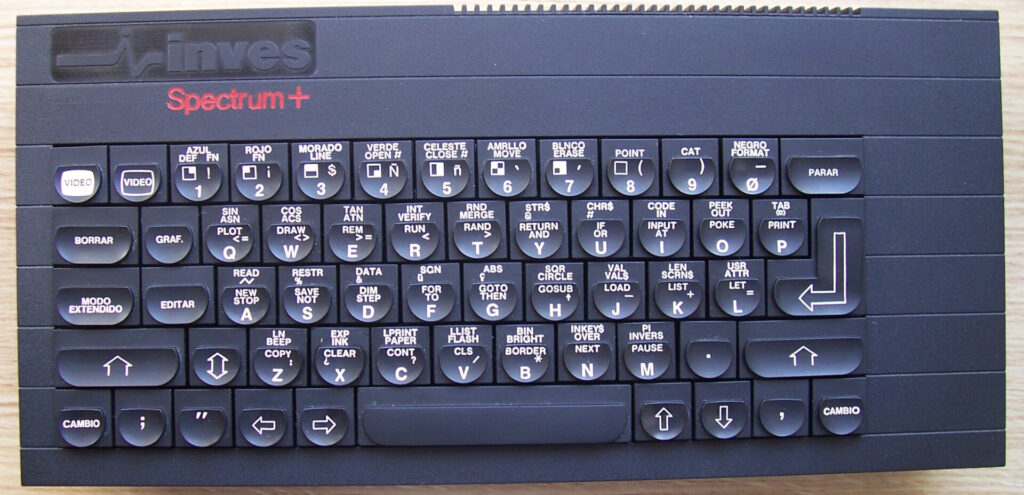

Inves Spectrum +
Investrónica (filial de El Corte Inglés) fue el distribuidor de los Sinclair ZX-81 y ZX-Spectrum en España, y fabricó en 1984 la versión española del Sinclair ZX-Spectrum+, con teclado y mensajes en castellano. También desarrolló la primera versión del ZX-Spectrum+ 128K o ZX-Spectrum 128
Sin embargo, tras la compra de Sinclair por parte de Amstrad en abril de 1986, los ZX-Spectrum pasaron a ser distribuidos por Indescomp, empresa que distribuía los equipos Amstrad, motivo por el cual Investrónica desarrolló el Inves Spectrum+ y lo puso a la venta en 1986. Amstrad demandó a Investrónica en 1987, pero cuando el tribunal dio la razón a Amstrad en 1991, el ordenador ya había dejado de fabricarse.
El Inves Spectrum + elimina de la carcasa la denominación ZX, el logotipo del “arcoíris” y cualquier referencia a Sinclair. La ROM, una EPROM en realidad, está basada en la del ZX Spectrum+ 128K. Incluso contiene los comandos “SPECTRUM” y “PLAY” del 128, aunque los comandos no funcionan. Todos los mensajes de error están en castellano, incluido el mensaje de inicio.
La placa base ha sido rediseñada y mejorada por Investrónica, y no lleva ninguna mención a Sinclair. La ULA de Ferranti se ha modificado por una nueva desarrollada por Texas Instruments. Todas las unidades Inves utilizan procesadores genuinos Zilog Z80A, en lugar los Z80A de diferentes fabricantes utilizados en las unidades fabricadas por Sinclair/Amstrad. Los chips de RAM se han reducido a solo dos. Incluye un puerto de joystick tipo Kempston, mientras que el (Amstrad) ZX Spectrum+ tenía un tornillo para sujetar la carcasa. Por eso la carcasa superior del Inves es un poco flexible.
Los cambios en la ROM, algunas diferencias en algunos puertos de E/S y un conector de expansión que no tiene todas las señales de video ni todas las tensiones de alimentación, provocaron que parte del software y del hardware existente para el ZX-Spectrum no funcionase en el Inves.
| Inves Spectrum + | |||
|---|---|---|---|
| Modelo | Spectrum + | ||
| Fabricante | Investrónica | ||
| País | España | Año | |
| S/N | 218434 | Funciona | Si |
| Estado | 8 | Caja | 7 |
| Accesorios | Fuente de alimentación | ||
| Comentario | Regalo de Nacho | ||
Membrana nueva y recapeado el 04/02/2026.
Lista de condensadores:
| Ubicación | Inves Spectrum + |
|---|---|
| C4, C20, C22, C26, C44, C45 | 100 μF / 16 V |
| C27 | 10 μF / 50 V |
| C5, C6, C7 | 22 μF / 16 V |
| C21, C25 | 1 μF / 63 V |
| C51 | 100 μF / 25V |
KVORUM 128
El Kvorum, Quorum o Qvorum (en ruso КВОРУМ) es una familia de clones del ZX-Spectrum que se fabricaron con circuitos integrados soviéticos. Fue desarrollado en la ciudad de Ekaterimburgo (Yekaterinburg) por Kamil Karimov, y fabricado por dos empresas diferentes: Urals Production Association Vector y “UOMZ“. Se fabricó con tamaños diferentes de memoria RAM, y todos tienen incluido un codificador de TV SECAM.
El Quorum 128 o Kvorum 128 es una variación del ordenador ZX Spectrum 128, pero no contiene el procesador de audio AY-3-8910. Sin embargo, incluye en ROM un conjunto de tests, un monitor de memoria y un copión. Mediante la utilización de un Beta Disk Interface y una unidad de discos Beta Disk puede ejecutar CP/M y TR-DOS. En la trasera del ordenador hay una serie de conectores: fuente de alimentación externa, joysticks KEmpston y Sinclair, puerto de impresora, grabadora de cassette, salida de RF y monitor y un conector de ampliación de bus del que permite conectar una controladora de discos externos.
Los ordenadores pertenecientes a la familia Kvorum son:
- Magic-05: un clon del ZX Spectrum 48K con un teclado extendido y un puerto paralelo Centronics.
- Quorum 64: versión modificada del Magic-05 con 64 KB RAM. Los 16 KB adicionales se utilizan como shadow RAM, que puede activarse en los 16 KB inferiores.
- Quorum 128: Clon del ZX Spectrum 128K, sin el procesador de audio AY-3-8910. Está construido alrededor del integrado BMK KB01VG1-2.
- Quorum 128+: Modificación del Quorum 128 con una controladora de discos integrada y una unidad de disco de 3″. También incluye el procesador de sonido AY-3-8910. Estas adiciones hicieron que el OS predeterminado fuera el CP/M-80.
- Quorum БК04: Fabricado por UOMZ, es un clon del ZX Spectrum 48K con un modulador RF SECAM.
- Quorum БК05: Fabricado por UOMZ, es un clon del ZX Spectrum 48K construido alrededor del BMK KB01VG1-2 y y un codificador SECAM en un único chip. Como curiosidad, la placa base posee un puerto de impresora, pero no tiene conector.
| Kvorum 128 | |||
|---|---|---|---|
| Modelo | QVORUM-128 / Kvorum-128 (КВОРУМ 128) | ||
| Fabricante | Urals Production Association Vector | ||
| País | U.R.S.S. | Año | |
| S/N | 02 98 101 | Funciona | SI |
| Estado | 9 | Caja | 6 |

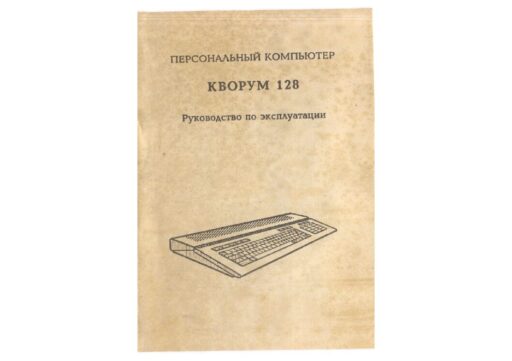

| Accesorios | Fuente de alimentación Cables Manuales Cinta cassette “Kvorum Test” | ||
| Comentario | Regalo de Nacho | ||
En una foro ruso he encontrado un fichero con unos esquemas y el volcado de las ROM’s. También he escaneado los dos manuales que vienen con el equipo.

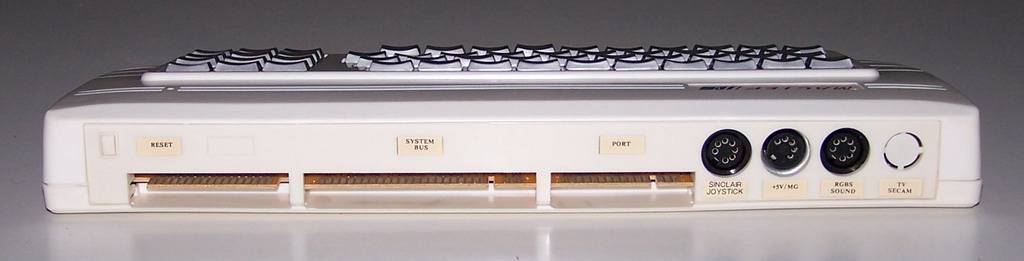

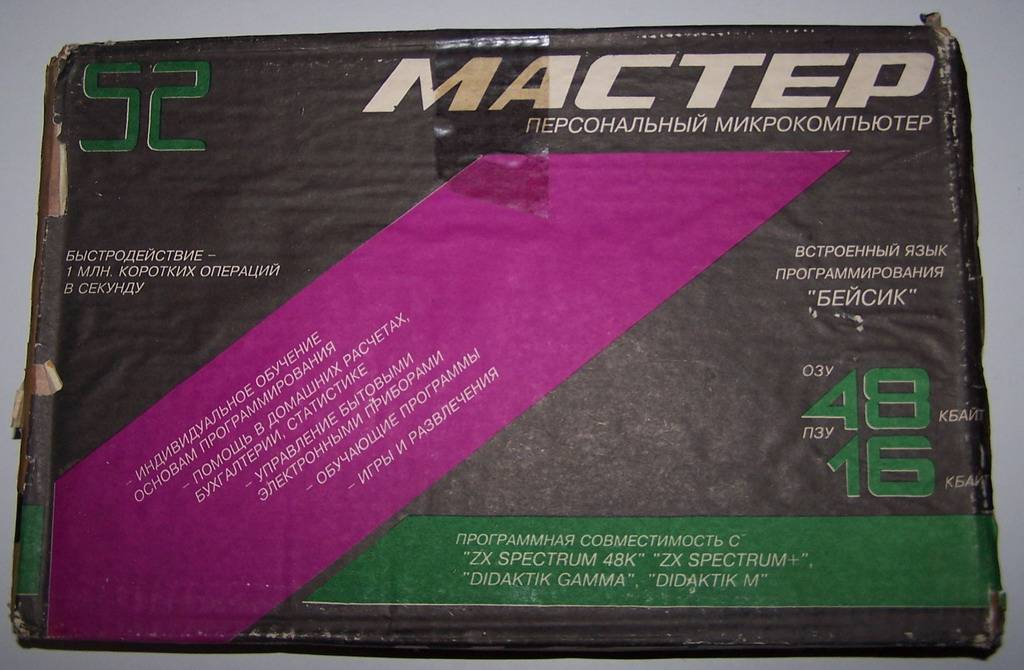

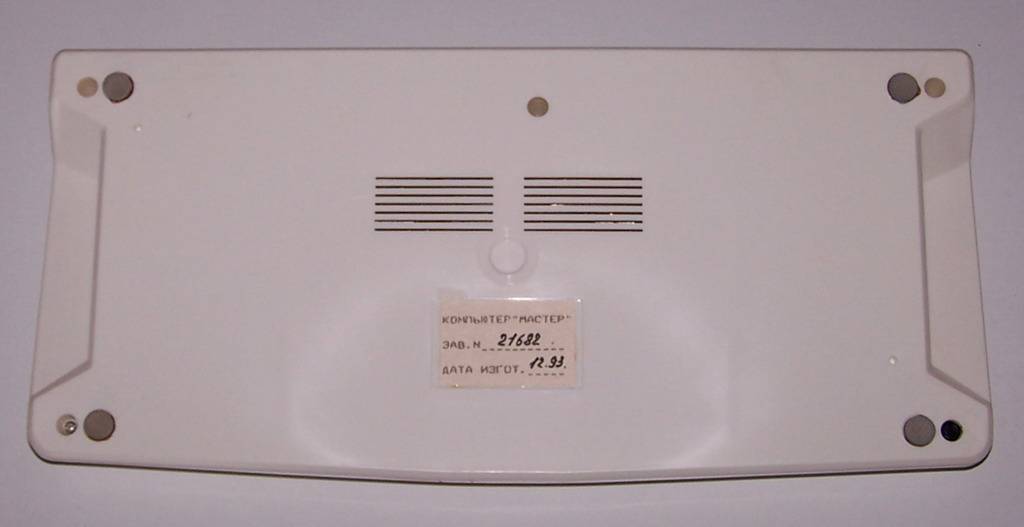

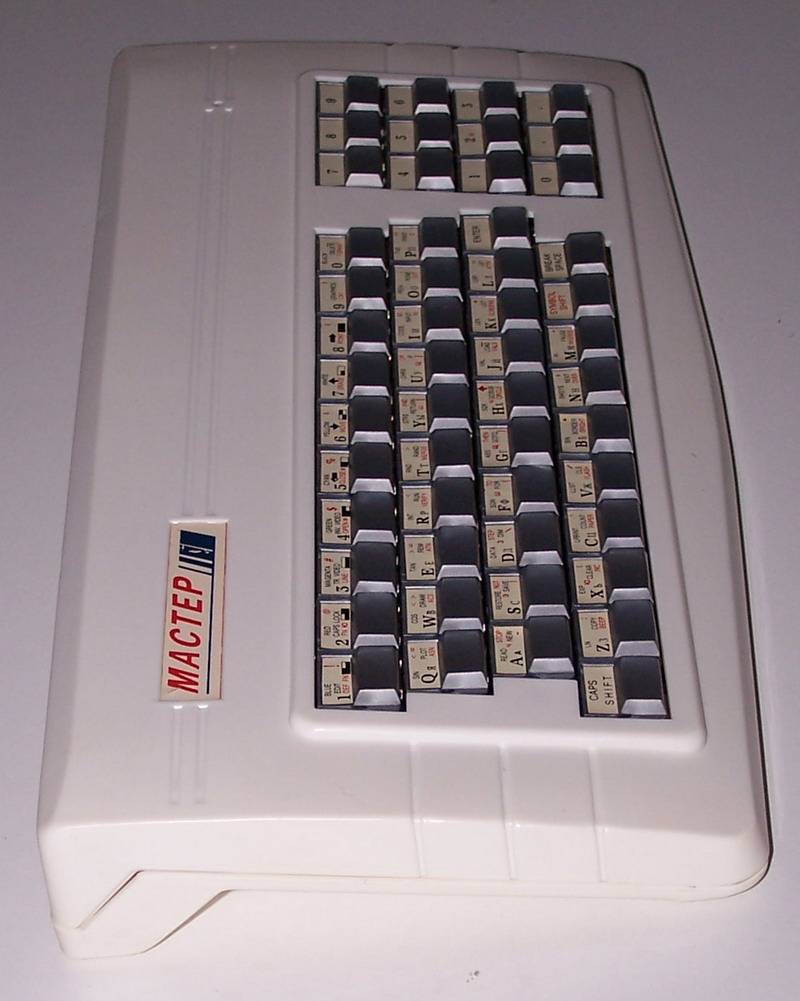

MASTER
El Мастер o Master (Maestro) es un clon del ZX-Spectrum resultante de la alianza entre tres empresas:
- Komponent (Компонент) que se encargó de fabricar, producir y vender.
- Angstrem o Angstrom (Ангстрем) que se encargaba de fabricar los circuitos integrados.
- Prokom LLC (Проком), que se encargó del diseño de la documentación, del soporte técnico y del desarrollo.
Además del ordenador terminado, se vendieron también kits de auto-ensamblaje.
Hay dos versiones de la placa base. La primera versión está basada en un chipset Angstrom T34 (que está compuesto por tres integrados T34VM1, T34VG1, T34RE1). La misma placa de se utilizó en el clon Anbelo/C. La segunda versión utiliza dos ROMs y chips TT34RE1 y RF2.
El Master estuvo disponible en varios colores; blanco, negro, gris y marrón. El teclado, de poca calidad, tiene 52 teclas e incluye un teclado numérico. El firmware está desarrollado por Didaktik Skalica. El conector de alimentación sirve, además de para alimentarlo, para conectar una grabadora. Para ello incluye un cable en Y, que conecta por un lado al ordenador y por otro a la fuente de alimentación y al cassette.
El ordenador permite utilizar fuentes en cirílico, para lo cual hay que cargar un programa desde del cassette, y luego activarlo.
A la hora de utilizarlo hay una advertencia. Se debe conectar primero la fuente de alimentación al ordenador y luego enchufar la fuente a la red. En caso contrario, los condensadores del transformador se cargan a un voltaje superior a los 5V y al conectar el ordenador, esta tensión puede quemar algún circuito.
| Master | |||
|---|---|---|---|
| Modelo | Мастер | ||
| Fabricante | Komponent, Angstrem y Prokom LLC- | ||
| Pais | U.R.S.S. | Año | |
| S/N | 02 98 101 | ||
| Funciona | |||
| Estado | 10 | ||
| Caja | 9 | ||
| Accesorios | |||
| Comentario | Nuevo en caja. | ||
MICRODIGITAL TK-90X
En 1985 Microdigital Eletronica, un empresa brasileña que ya había fabricado clónicos del ZX-81, lanza el TK 90X, un clon del ZX-Spectrum bastante similar al original. Se fabricó en dos versiones, con 16 KB y 48 KB de RAM. Utiliza una ULA que se desarrolló específicamente en tecnología CMOS, y podía generar el sonido modulado con la señal de video, por lo que se podía escuchar en la TV, así como un interfaz de joystick.
El BASIC es el Sinclair BASIC, pero se ha modificado para añadir dos nuevos comandos:
- TRACE, que sirve para depurar programas, y que se ha colocado en la tecla P.
- UDG (User Defined Graphics) en la tecla X., que llama a un editor de caracteres.
También se ha añadido soporte para el idioma portugués, incluyendo la traducción de los mensajes del sistema. Esto hacía que no fuera 100% compatible con el Spectrum, aunque una gran mayoría, de entre el 90 y el 95%, del software funcionaba sin problemas:
En total tengo 3 TK-90X, dos de ellos regalo de mi amigo Nacho.
| Microdigital TK-90X Color Computer | |||
|---|---|---|---|
| Modelo | TK-90X | ||
| Fabricante | Microdigital | ||
| País | Brazil | Año | 1985 |
| S/N | 35287 | ||
| Funciona | |||
| Estado | |||
| Caja | |||
| Accesorios | |||
| Comentario | |||
| Microdigital TK-90X Color Computer | |||
|---|---|---|---|
| Modelo | TK-90X | ||
| Fabricante | Microdigital | ||
| País | Brazil | Año | 1985 |
| S/N | 21431 | ||
| Funciona | |||
| Estado | |||
| Caja | |||
| Accesorios | |||
| Comentario | Regalo de Nacho | ||
| Microdigital TK-90X Color Computer | |||
|---|---|---|---|
| Modelo | TK-90X | ||
| Fabricante | Microdigital | ||
| País | Brazil | Año | 1985 |
| S/N | 13330 (?) | ||
| Funciona | |||
| Estado | |||
| Caja | |||
| Accesorios | |||
| Comentario | Regalo de Nacho | ||

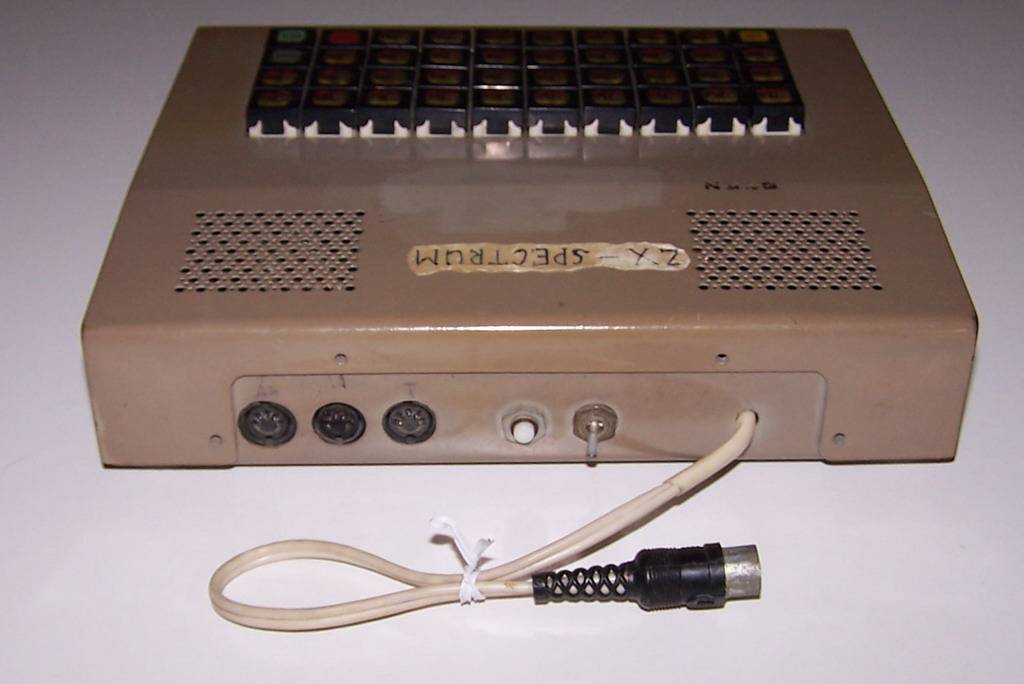

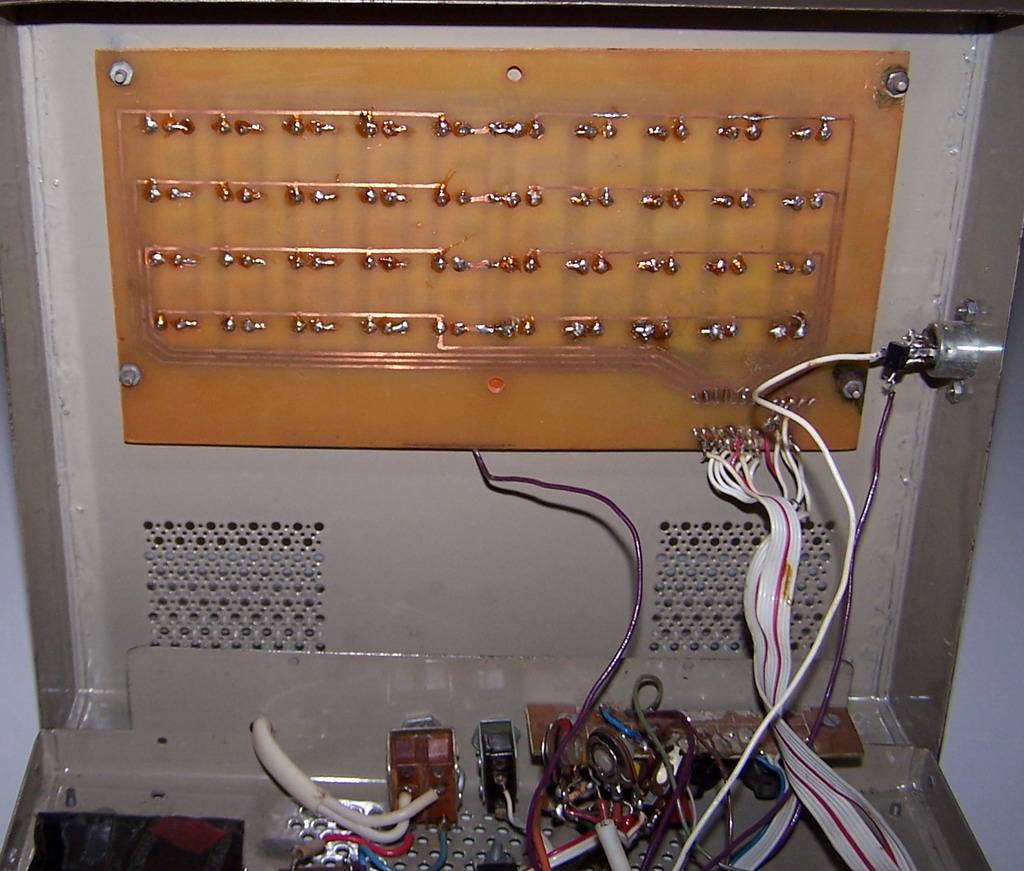

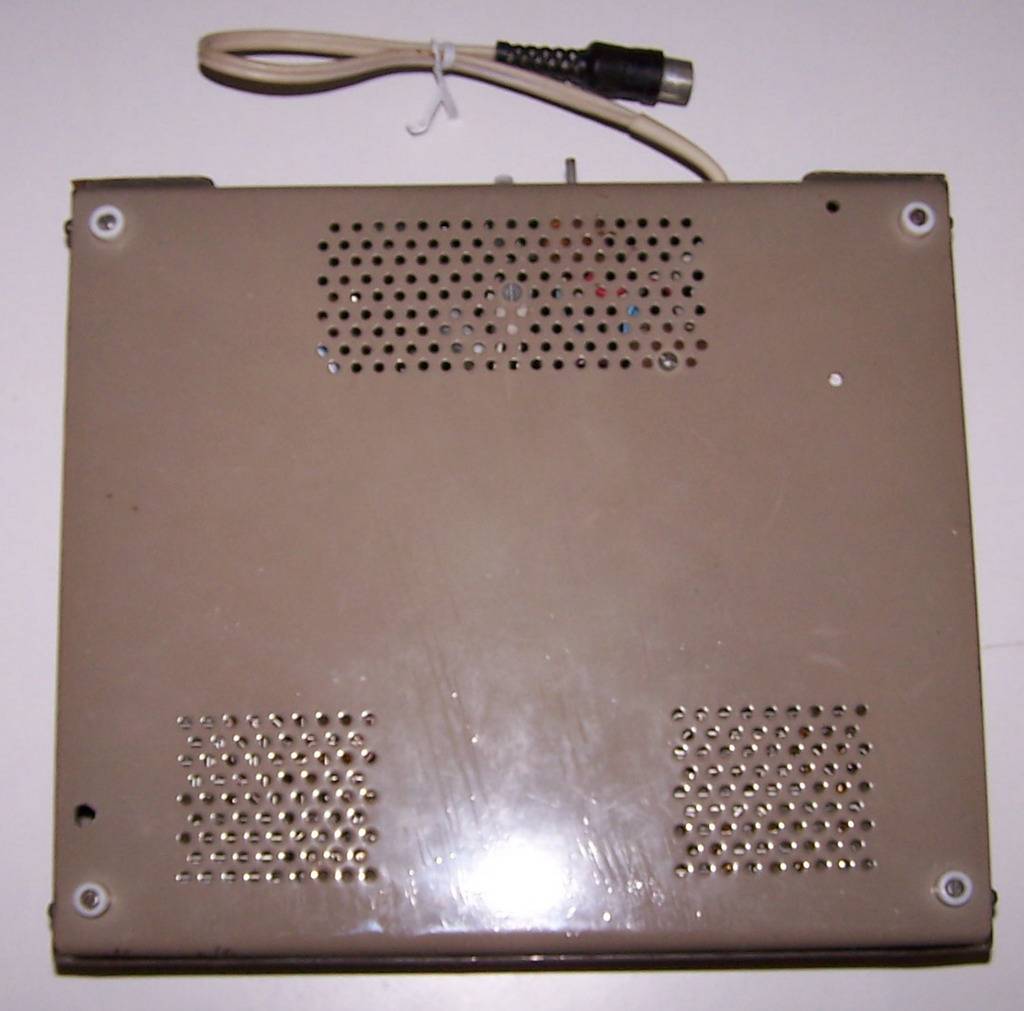

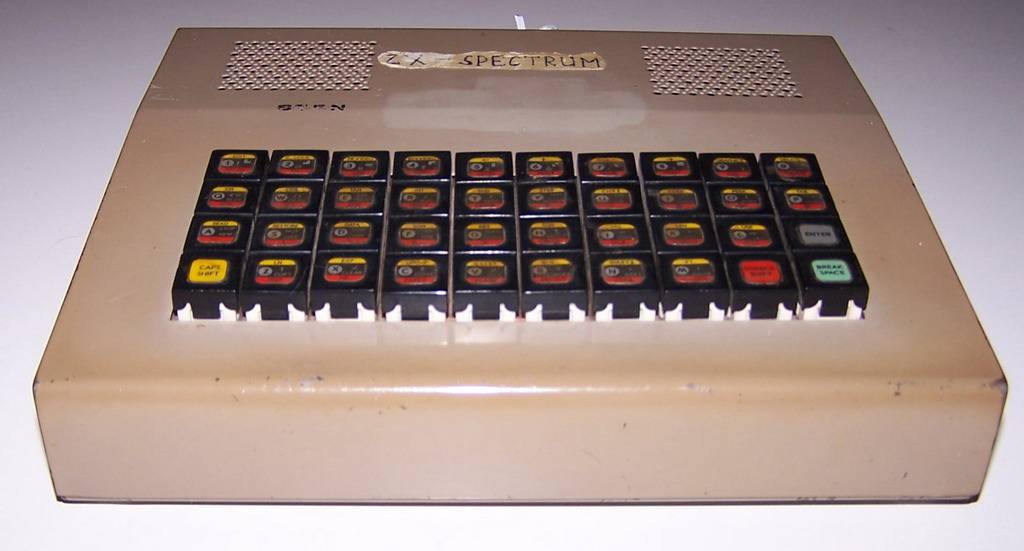

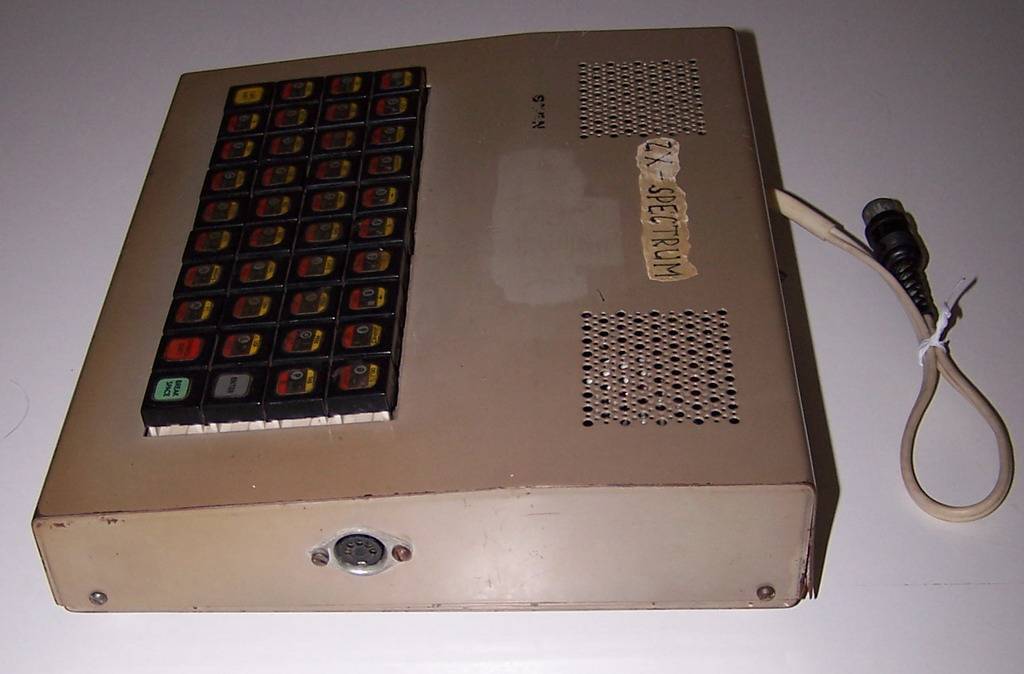

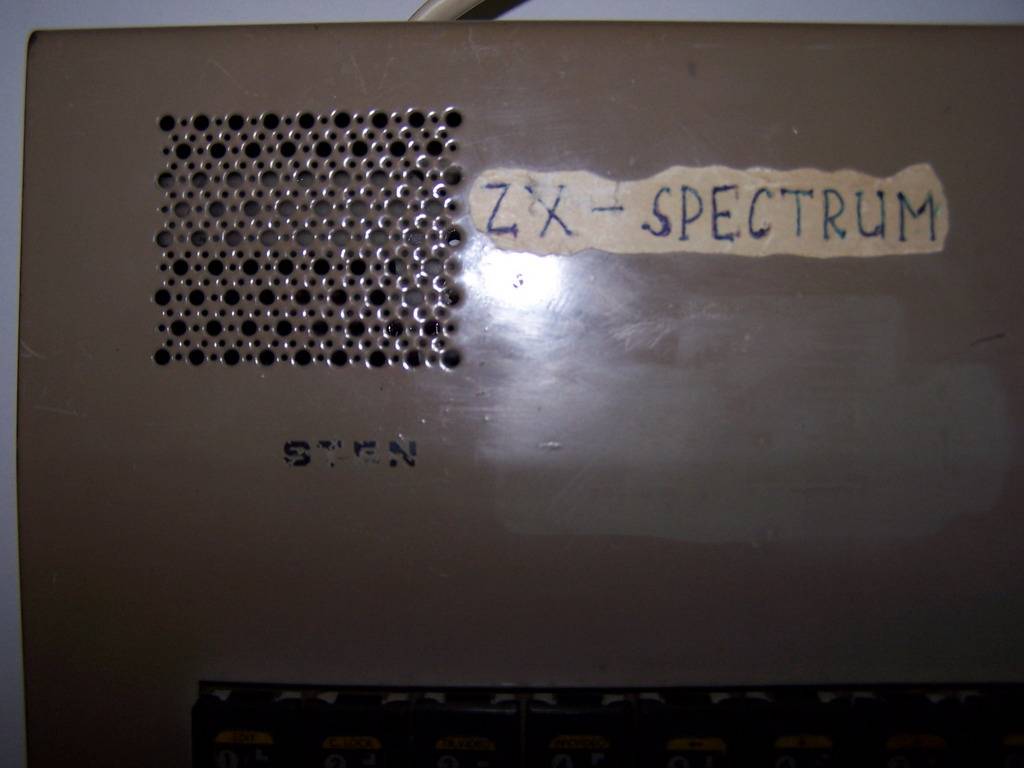

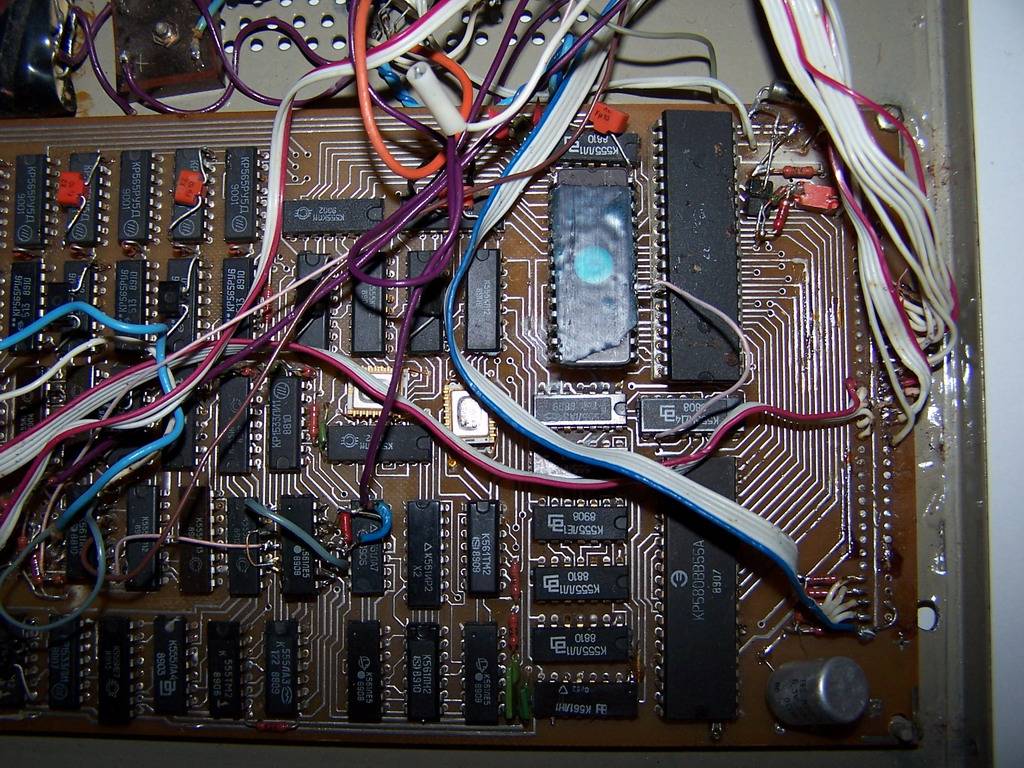

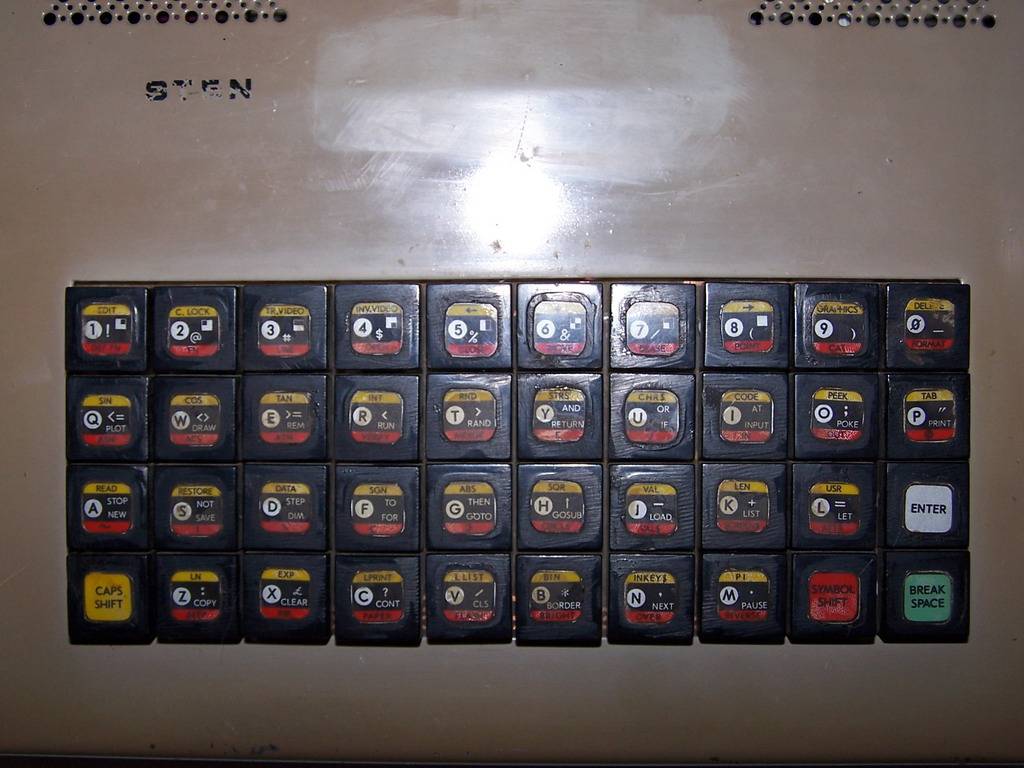

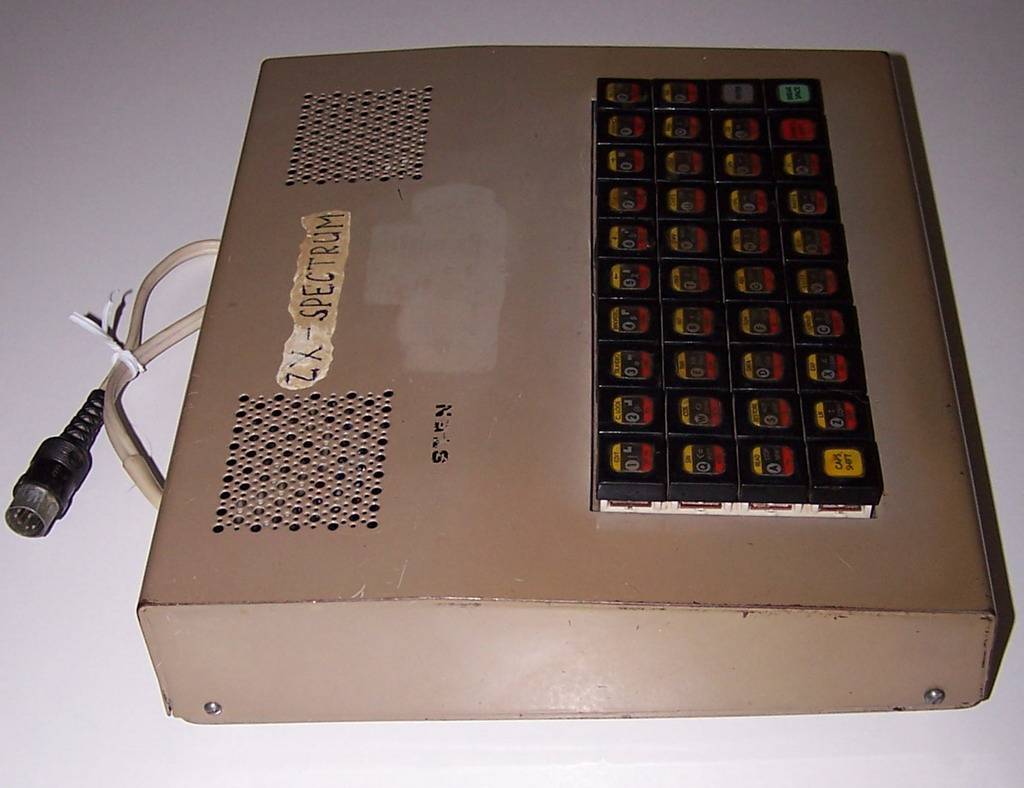

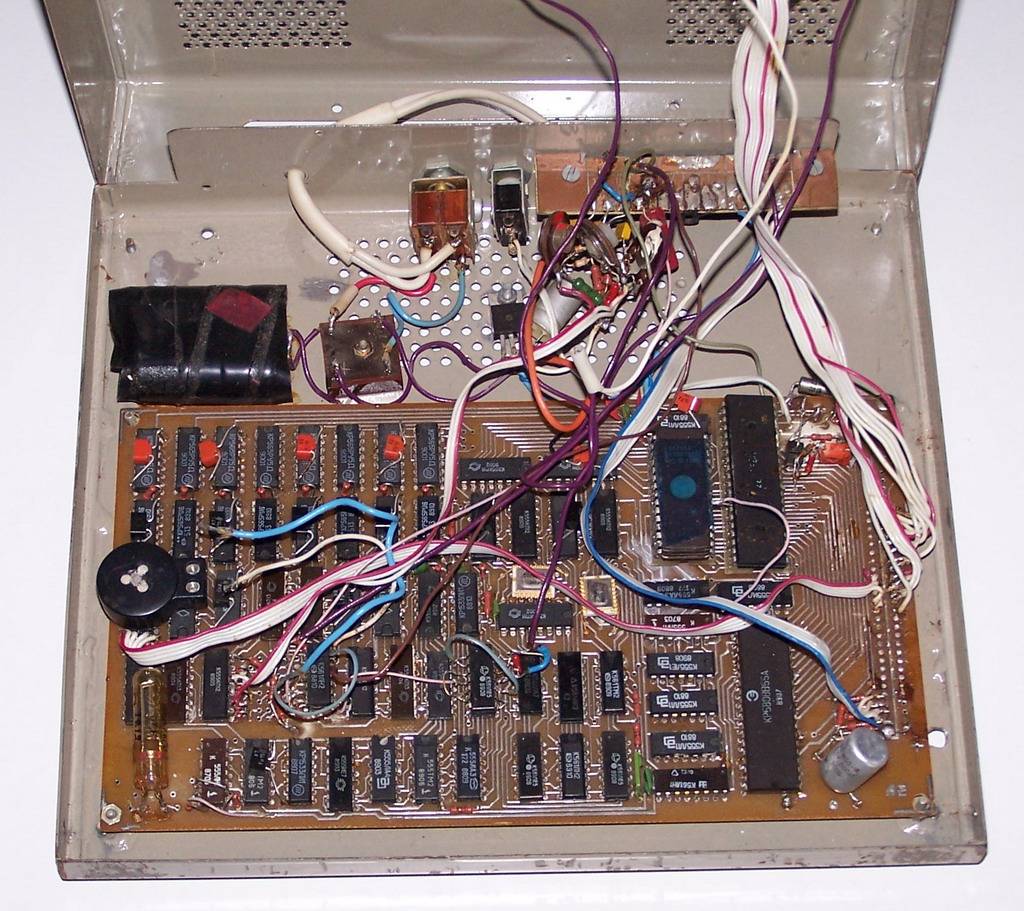

STEN
Este ordenador es un clon fabricado en la antigua Unión Soviética en una caja metálica. Estas fotos las subí hace años en la web 1000bit.
No recuerdo el cuando ni el como, pero Konstantin Sviridov, me comentó que STEN no es una marca o nombre para este clon. Es un ZX-Spectrum basado en una placa denominada “Krasnodar” como la ciudad donde fue desarrollada. Estos diseños eran creados por los institutos tecnológicos, prácticamente en cada gran ciudad, y estos diseños se repartían entre los aficionados. Por este motivo, los clones de Spectrum de la Unión Soviética tienen nombres únicos, al ser fabricados y ensamblados por aficionados.
| Sten | |||
|---|---|---|---|
| Modelo | |||
| Fabricante | |||
| País | U.R.S.S. | ||
| S/N | |||
| Funciona | |||
| Estado | |||
| Caja | |||
| Accesorios | |||
| Comentario | |||
También me envió los esquemas de la placa Krasnodar, aunque no tienen muy buena calidad:
Timex Computer TC 2048
Timex Sinclair, fue un joint-venture entre Sinclair Research y Timex Corporation establecida en diciembre de 1982 en un esfuerzo para conseguir entrar en el mercado norteamericano. Timex era el fabricante principal de los Sinclair ZX81 y ZX Spectrum en su planta de Escocia. Debido a la gran demanda, Timex Portugal (TMX Portugal Lda, la filial portuguesa de Timex Corporation) se hizo cargo de la producción de los modelos que iban a ser exportados a EE.UU. Timex Portugal, además de exportarlos a EE.UU., vendió todos los modelos de Timex Sinclair, salvo el TS 2068, en Portugal y Polonia bajo la marca Timex Computer. Para comercializar los productos Timex Sinclair en los Estados Unidos, Timex Corporation creó la subsidiaria Timex Computer Corporation que vendió los equipos bajo la marca Timex Sinclair.
Cuando en 1984 Timex Corporation se decide retirarse del mercado estadounidense de ordenadores personales, la joint venture Timex Sinclair finaliza, pero Timex Portugal decide seguir fabricando, desarrollando y vendiendo hardware en Portugal y Polonia, casi durante 10 años más. También exportaron algunos modelos a Argentina, donde se vendieron bajo la marca Czerweny, Canadá y Chile.
El Timex Computer TC 2048 fue desarrollado por Timex Portugal, basándose en el prototipo de Timex Sinclair, el TS 2048 que iba destinado a venderse en EE.UU. Fue diseñado como un ZX Spectrum más barato y fiable, con un teclado de plástico, una barra espaciadora de tamaño completo, un interruptor de encendido con su LED y una salida de video compuesto. También incluye un interface de joystick tipo Kempston. Aunque el TC 2048 es bastante compatible, algunas diferencias en la ROM y en el conector de ampliación hacen que no sea compatible al 100%.
El TC 2048 utiliza un chip SCLD (Standard Cell Logic Device) diseñado a medida por Timex, en lugar de la ULA del ZX-Spectrum. El nuevo chip habilita modos de pantalla adicionales:
- Text: 32×24 caracteres (8×8 pixels, renderizados en el modo gráfico).
- Graphics: 256×192 pixels, 15 colores (dos colores simultáneos, con “atributos” por cada bloque de 8×8 pixels, causando el conflicto de atributos).
- Extended Color: 256×192 pixels, 15 colores con una resolución de colores de 32×192 (con dos colores simultáneos, con “atributos” por cada bloque de 8×1 pixels.
- Dual Screen: se pueden almacenar en memoria dos pantallas de 256×192 pixels.
- High Resolution: resolución de 512×192 con 2 colores (a elegir de 4 paletas: Blanco y Negro, Azul y Amarillo, Rojo y Cyan, Magenta y Verde).
Se vendió principalmente en Portugal y Polonia, donde consiguió un éxito significativo al lograr vender alrededor de 10.000 unidades. Una versión NTSC se vendió también en Chile. Siempre se vendió bajo la marca Timex Computer, incluso aunque el prototipo inicial, el Timex Sinclair TS-2048 nunca llegó a producirse.
Timex desarrollo algunos periféricos, entre ellos la unidad de discos flexibles Timex FDD3000 que le permitía ejecutar CP/M y un sistema operativo diseñado a especialmente, el TOS: Timex Operating System..
Timex Computer TC 2048 | |||
|---|---|---|---|
| Modelo | TC 2048 | ||
| Fabricante | Timex Sinclair | ||
| País | Portugal | ||
| S/N | 710 062980 | ||
| Funciona | Si. | ||
| Estado | 8 | ||
| Caja | 6 | ||
| Accesorios | Fuente de alimentación: Timex Computer Power Supply | ||
| Manuales | Pakiet Graficzny Basic 64 TC 2048 TC 2048 Personal Computer User Manual | ||
| Comentario | |||

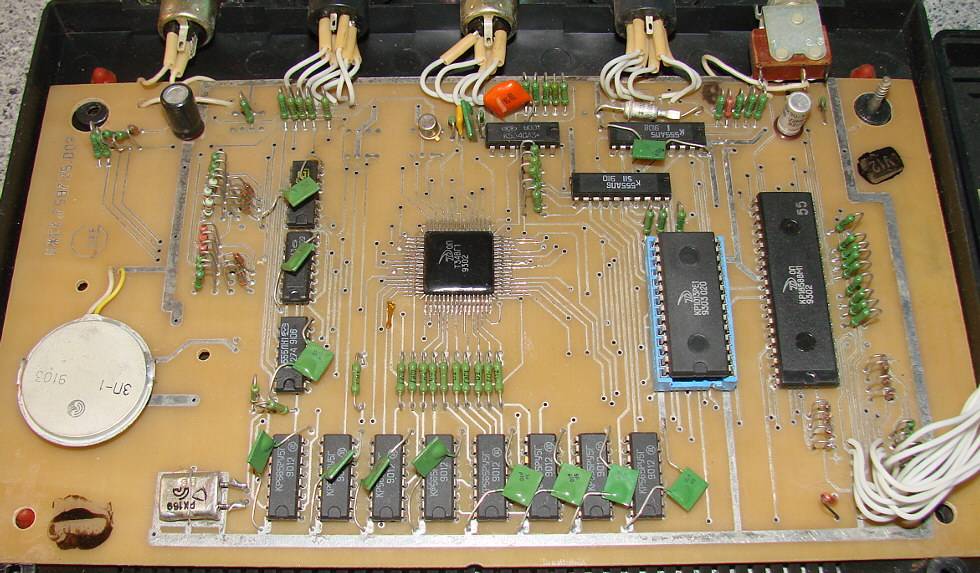

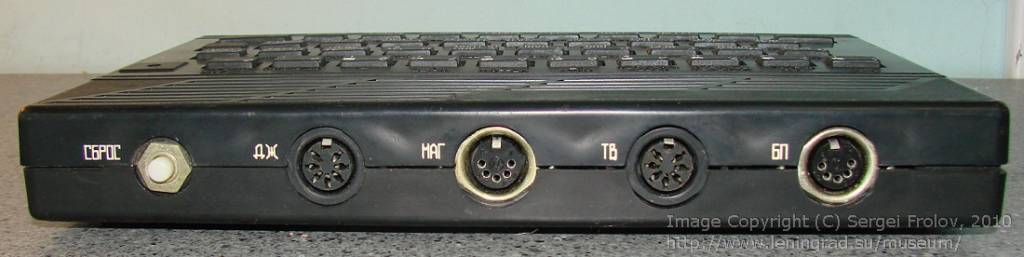

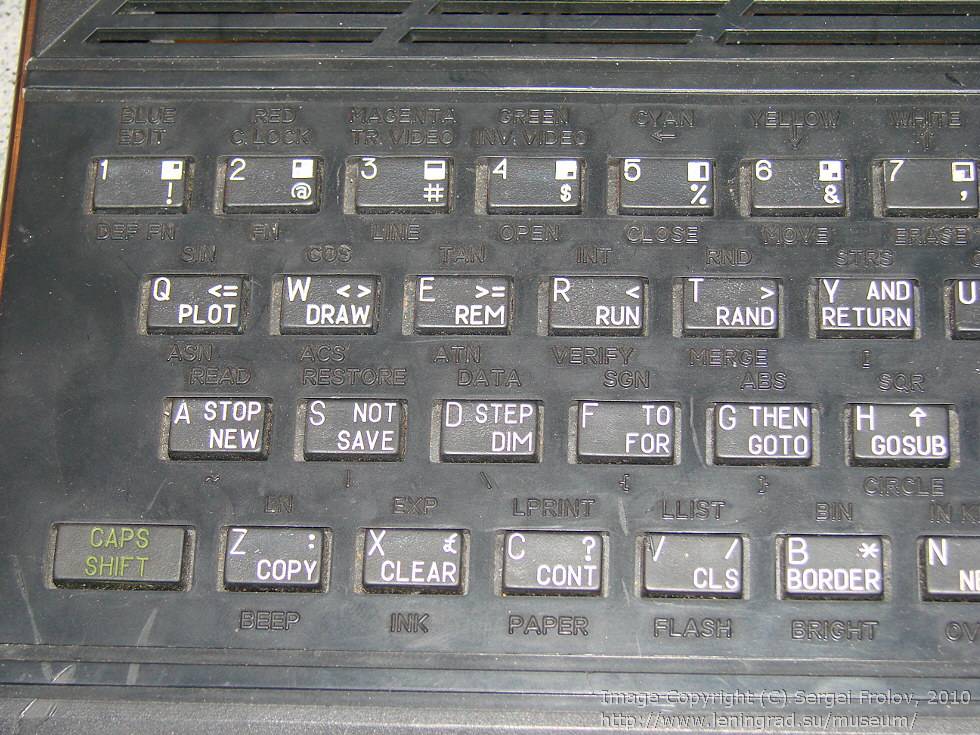

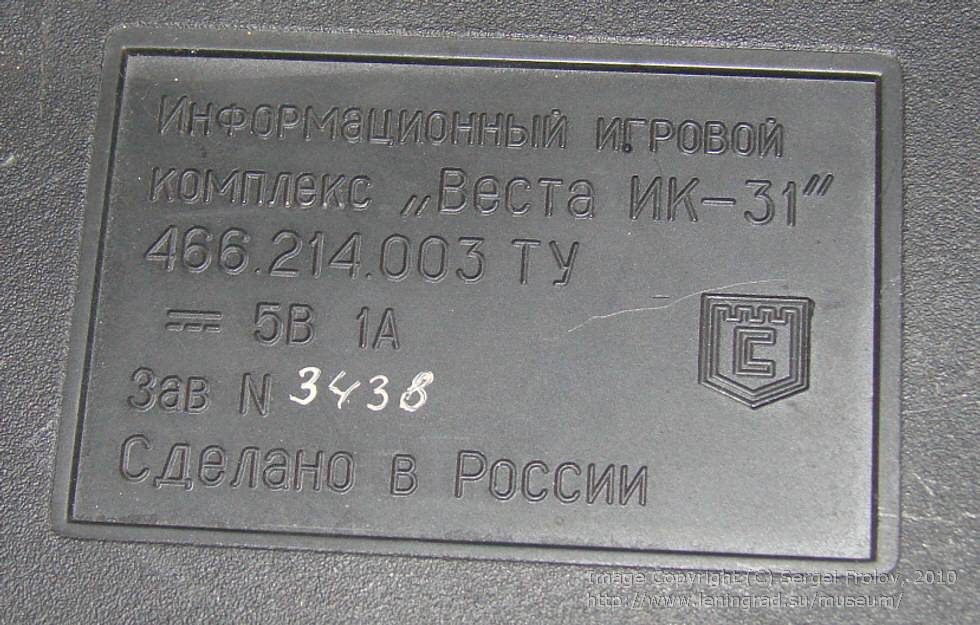

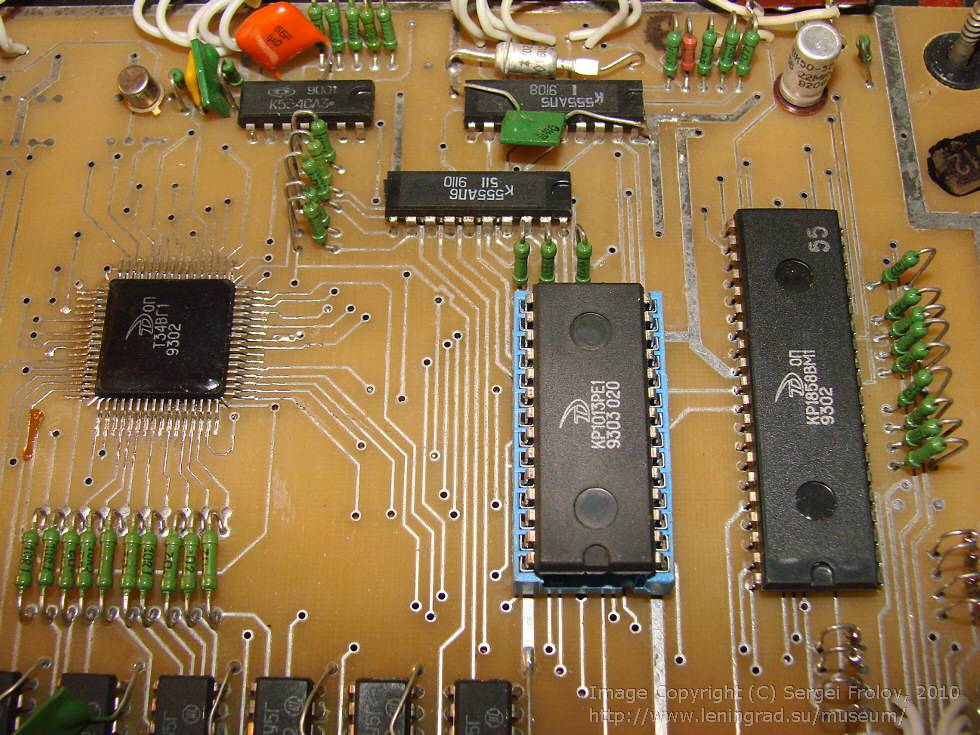

VESTA IK-31
Mi unidad, regalo de mi amigo Nacho, ha perdido los colores.
| VESTA IK-31 | |||
|---|---|---|---|
| Modelo | Веста ИК-31 | ||
| Fabricante | Information Game Complex | ||
| País | Russia | ||
| S/N | 16052 | ||
| Funciona | |||
| Estado | 6 | ||
| Caja | |||
| Accesorios | Fuente de alimentación 3 Manuales: 1 Operating Instructions 2 BASIC Languaje User Manual 3 User’s Manual – Application Instructions | ||
| Comentario | |||
