Clones ZX-81

Esta página contiene los clones del ZX-81 que poseo.

Czerweny CZ-1000 Plus

La Czerweny CZ-1000 Plus es un clon del Sinclair ZX-81 con 2 KB de RAM. Utiliza un Zilog Z80A a 3.5 MHz. En la ROM de 8 KB incluye el Sinclair Basic. Las versiones anteriores del CZ-1000 Plus utilizan carcasas originales de Timex-Sinclair, pero esta utiliza una nueva carcasa de plástico con un teclado tipo chiclet de 40 teclas.

Existen al menos dos versiones del modelo, una con teclas grises, que utiliza una docena de chips 74xx estándar, mientras que la otra versión tiene teclas negras y utiliza una placa rediseñada por Czerweny que requiere solo cuatro chips del ZX-81, lo cual demostró una optimización técnica bastante significativa. Esta última versión incluye un conector DIN para joystick.

En el mercado argentino, los modelos de Czerweny competían con los equipos brasileños, principalmente los Microdigital TK 83, 85 y 90x, así como con los Sinclair originales. A pesar de la competencia Czerweny superó en ventas a sus rivales y se convirtió en el lider en el sector.

Como curiosidad, la planta en la que se fabricaba los Czerweny sufrió un incendio en 1986 que destruyó toda la línea de producción, siguieron apareciendo equipos nuevos hasta 1990, fabricados por una empresa desconocida denominada C. M. & M., que realizó algunas modificaciones como añadir 8 KB de RAM al CZ-1500 Plus.

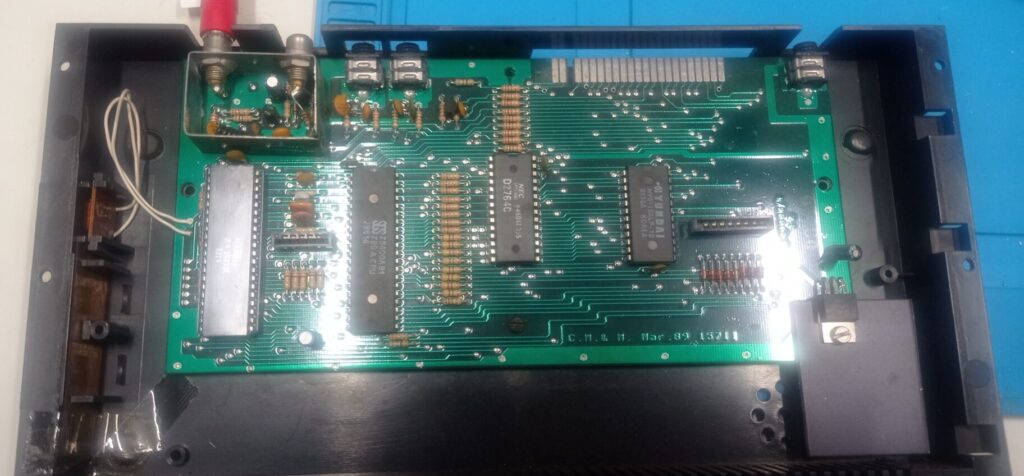

Mi unidad está fabricada por C.M & M y tiene únicamente 4 chips, de izquierda a derecha: ULA, Z80, 8KB ROM y 2 KB de RAM.

Microdigital TK85

El TK85 es un clon sin licencia del ZX-81 fabricado en Brasil por Microdigital Eletronica. Su gran diferencia con el ZX-81 es el hecho de incluir 16 KB de RAM y utilizar un carcasa similar, aunque más alta debida al disipador de calor, a la del ZX-Spectrum. También se fabricó una versión con 48 KB de RAM.

El TK85 utiliza componentes de lógica estándar, en lugar del array de lógica (ULA) del ZX-81. Durante la fabricación, varios de los chips de lógica fueron raspados para que los competidores no pudieran averiguar fácilmente los componentes y no pudieran copiar el diseño. La placa base tiene espacio para incluir un chip generador de sonido AY-3-8912 (compatible con la placa de sonido ZonX-81), aunque ninguno equipo de los que se vendieron lo traía instalado de fábrica. Se pueden agregar los componentes necesarios para hacerlo funcionar.

El TK85 incluye una copia del BASIC de punto flotante del ZX81 (8KB), y una EPROM adicional de 2 KB, que contiene rutinas de código de máquina para usar con archivos de cinta:

• RAND USR 8630: HILOAD es un cargador de alta velocidad, 14 veces más rápida que el comando BASICLOAD “”. Utiliza una velocidad de 4200 bps.
• RAND USR 8405: HISAVE es una rutina de grabado en cassette de alta velocidad.
• RAND USR 8539: HIVERIFY es la rutina de verificación de la grabación en alta velocidad.
• RAND USR 8192: crea una línea REM line consistente en puntos para almacenar código máquina. MediantePOKE 16514 y 16515 se reserva el número de puntos.

También permite guardar y cargar variables BASIC a la velocidad estándar del ZX-81 (300 bps) usando los comandos SAVE y DLOAD y en alta velocidad usando DHSAVE y DHLOAD.

En la parte parte trasera hay una salida de TV, enchufes “EAR” y “MIC” para conectar a una grabadora externa, un puerto de joystick (conector DIN) que simula la pulsación de las teclas 5,6,7,8 y 0, hueco para poner una salida de sonido, un conector para la fuente de alimentación externa de 9 V y un puerto de expansión. Aunque el puerto de expansión es compatible con el ZX81, algunos periféricos podían no funcionar debido a conflictos con los 2KB de ROM extra. Debido al diseño de los circuitos del teclado, y ya que el joystick utiliza las teclas del cursor, no es posible detectar correctamente las direcciones en diagonal.

Prológica CP-200

El CP 200 es un microordenador brasileño fabricado a partir de 1982 por la empresa brasileña Prológica. Su característica principal es la compatibilidad, tanto en software como en hardware con el Sinclair ZX-81. El CP-200 era una copia menos literal que los Microdigital TK92C y TK83 de la competencia.

Se fabricaron dos versiones de CP200, con carcasas muy similares. La primera versión tiene el logotipo de Prológica en relieve, mientras que la segunda tenía una carcasa un poco más pequeña y el logotipo va en una placa. El teclado es mecánico con “beep”. Las 43 teclas son de tipo calculadora, incluidas dos teclas rojas que al pulsarlas juntas reinician la máquina.

Mi CP-200 es la segunda versión ya que tiene el logotipo en una placa. Al encenderlo por primera vez, conectado a un transformador de 220V a 110V ha comenzado a zumbar, aunque a los pocos segundos ha parado.

Como con el monitor CM8833/1084 y el sintonizador Commodore no consigo sintonizar la señal de video, he utilizado un sintonizador de TV externo VGA de Aliexpress, conectado a un monitor LCD. Este sintonizador soporta tanto NTSC como PAL, pero no soporta el PAL-M de los ordenadores brasileños, por lo que apenas consigo sintonizarlo. Se ve bastante mal, pero se distingue el prompt del ZX-81. Parece que el teclado también funciona.

CP-200 Keyboard

CP-200_MB_1

CP-200_MB_2

CP-200_Back_Kbd

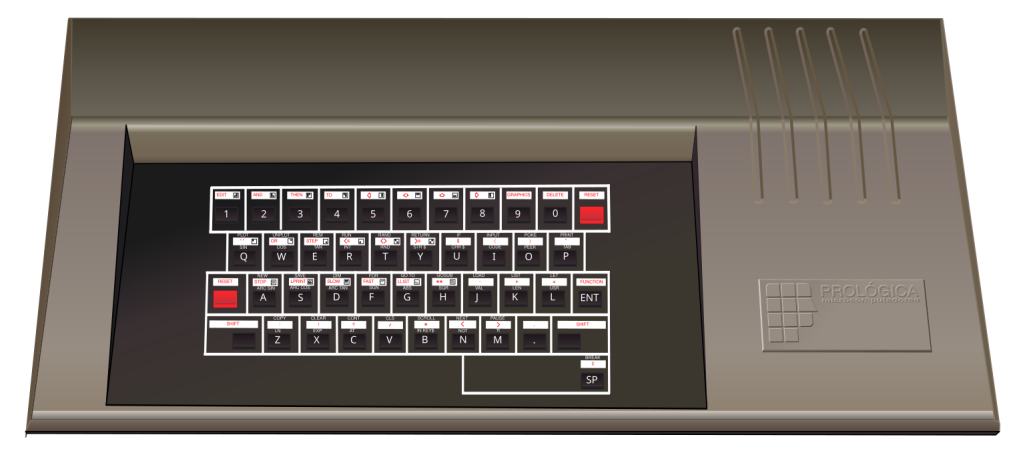

CP-200 Vers. 1

Show files

Loading

Curso-de-Programacao BASIC e Operacao-CP200

12 MB

Download

curso_de_programacao_basic_e_operacao_cp-200_2nd_ed

49 MB

Download

Prologica CP200 Modelo1-001

373 KB

Download

Prologica CP200 Modelo1-002

391 KB

Download

Prologica CP-200S

En 1982 el Prológica CP-200 se rediseño añadiendo una salida para monitor de video y eliminando la fuente de alimentación integrada, que pasó a ser externa, lo que permitió una carcasa mas pequeña y se le denominó Prologica CP-200S.

El sistema incluye un Zilog Z80A a 3,25 MHz, 16 KB de RAM y 8 KB de ROM con una versión mejorada del ZX BASIC de Sinclair. El teclado es de tipo calculadora (“chiclete“) con 43 teclas, incluyendo dos teclas rojas, que permiten reiniciar el sistema al pulsarlas simultáneamente. La máquina cuenta con un puerto de expansión de 50 pines, así como un conector para joystick tipo Atari.

Show files

Loading

prologicacp200s-manual-fita-prosoft-cp200s

1 MB

Download

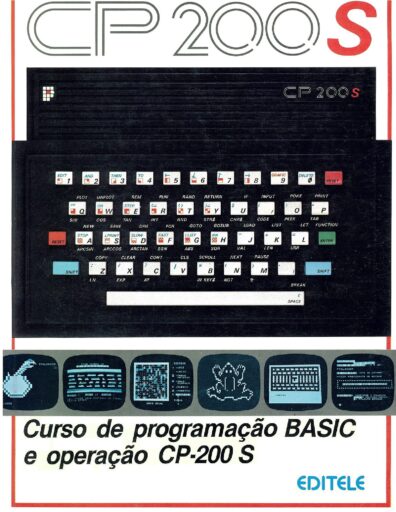

manual.cp200s

36 MB

Download

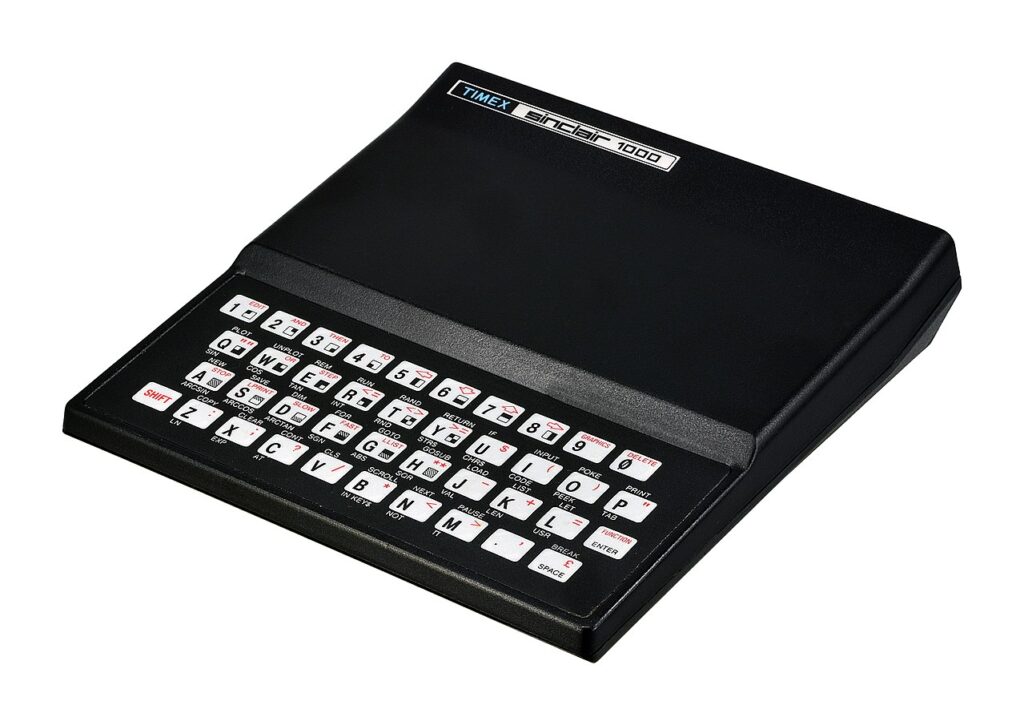

Timex Sinclair 1000

Timex Sinclair, fue un joint-venture entre Sinclair Research y Timex Corporation establecida en diciembre de 1982 en un esfuerzo para conseguir entrar en el mercado norteamericano. Timex ya era el fabricante principal de los Sinclair ZX81 y ZX Spectrum en su planta escocesa. Debido a la gran demanda, Timex Portugal (TMX Portugal Lda, la filial portuguesa de Timex Corporation) se hizo cargo de la producción de los modelos que iban a ser exportados a EE.UU.

Timex Portugal, además de exportarlos a EE.UU., vendió todos los modelos de Timex Sinclair, salvo el TS 2068, en Portugal y Polonia bajo la marca Timex Computer. Para comercializar los productos Timex Sinclair en los Estados Unidos, Timex Corporation creó la subsidiaria Timex Computer Corporation que vendió los equipos bajo la marca Timex Sinclair.

Cuando en 1984 Timex Corporation se decide retirarse del mercado estadounidense de ordenadores personales, la joint venture Timex Sinclair finaliza, pero Timex Portugal decide seguir fabricando, desarrollando y vendiendo hardware en Portugal y Polonia, casi durante 10 años más. También exportaron algunos modelos a Argentina, donde se vendieron bajo la marca Czerweny, y Canadá.

Así, el Timex Sinclair 1000 es la variante estadounidense del ZX-81 de Sinclair. Los primeros equipos vendidos eran ZX-81 con el modulador sustituido por uno NTSC. La otra modificación fue el cambio de logotipo por el de Timex Sinclair. Poco después se modifico la placa para incluir 2 KB de RAM y sólo utilizaba 4 circuitos integrados. Timex Portugal también vendió en Portugal equipos TS 1000 con el modulador RF PAL.​

Timex Sinclair 1500

El Timex Sinclair 1500 fue lanzado en 1983 y oficialmente solo se vendió en Estados Unidos, ya que Timex no podía distribuir sus equipos en los mercados donde se vendían oficialmente los ordenadores Sinclair.

Está basado en el ZX-81, pero incluye 16KB de RAM, una carcasa similar a la del ZX-Spectrum en color gris plata y una ULA rediseñada y mejorada por Timex. El chip fue fabricado a medida por NCR y posee 68 pines. Mejoró la calidad de la salida a pantalla, y redujo el consumo de energía y la disipación de calor.

La ROM difiere de la del ZX-81, permitiendo cambiar el canal de TV pulsando la tecla “3” al encender el ordenador. También soporta el “Timex Sinclair 1510 Command Cartridge™ Player“, un adaptador que permitía conectarle cartuchos de juegos, aunque no tuvo mucho éxito ya que solo se lanzaron cuatro juegos en cartucho.
